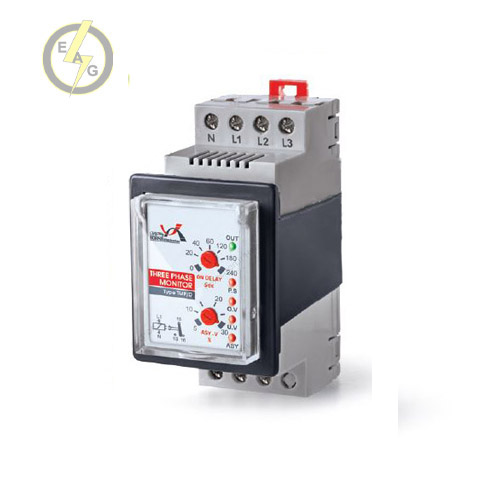

کنترل فاز میکروپروسسوری برنا الکترونیک مدل TMP/D

کنترل فاز برنا الکترونیک

کنترل فاز مدل TMP/D برنا الکترونیک خطاهای ولتاژ 3 فاز، از قبیل تغییر توالی فاز، افزایش ولتاژ شبکه بیش از 440 ولت، کاهش ولتاژ شبکه کمتر از 295 ولت و عدم تقارن ولتاژ به مقدار بیشتر از حد تنظیمی را بصورت میکروپروسسوری تشخیص می دهد و از ضریب اطمینان و دقت عملکرد بسیار بالایی برخوردار است.

کنترل فاز

میکروپروسسوری برنا الکترونیک دارای 5 ثانیه تاخیر در قطع هنگام راه اندازی و 3 ثانیه تاخیر در قطع هنگام بروز خطا می باشد و مقدار تاخیر در وصل آن از 0 تا 240 ثانیه قابل تنظیم است.

کنترل فاز مدل TMP/D برنا الکترونیک دارای ابعاد کوچک (قالب دو مینیاتور) می باشد و دارای 5 سیگنال برای نمایش وصل خروجی و خطاهای مختلف است. این محصول دارای 3 سال گارانتی بدون قید و شرط می باشد و از کیفیت بالایی برخوردار است.

اصول کار کنترل فاز برنا الکترونیک

پس از وصل فازها به ترمینال های L1, L2, L3  و نول به ترمینال N، دستگاه شروع به کار می کند. پس از اتمام زمان تاخیر در وصل (ON DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.) در صورتیکه خطاهایی (مانند جابجایی فازها، افزایش ولتاژ، کاهش ولتاژ و قطع فاز) در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و دستگاه شروع به شمارش زمان تاخیر در قطع می کند. پس از اتمام شمارش، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میشود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.) پس از هربار رفع خطا، دستگاه شروع به زمانسنجی تاخیر در وصل می کند و با اتمام شمارش، رله وصل میشود.
