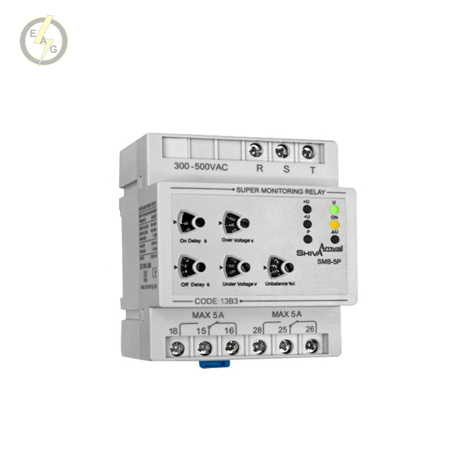

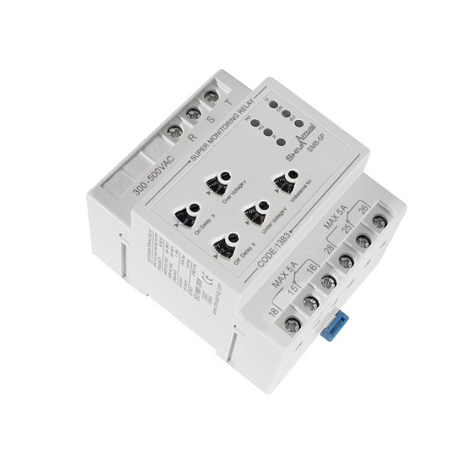

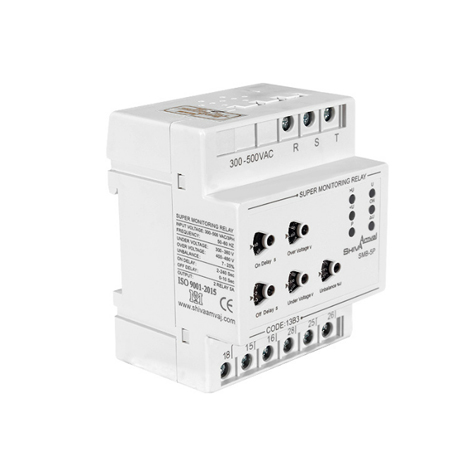

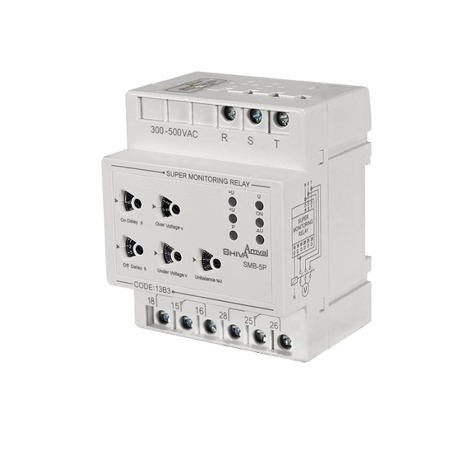

سوپر کنترل فاز ( بدون نول ) شیوا امواج کد 13B3
- برند: شیوا مواج
- امتیاز : 5 از 1 رای
- کدکالا:
کنترل فاز
کنترل فاز یکی از انواع تجهیزات حفاظتی می باشد که برای حفاظت تجهیزات الکتریکی در برابر افزایش و کاهش ولتاژ، قطع شدن یکی از فازها، جابجایی و یا عدم تقارن فازها مورد استفاده قرار می گیرد. درصورتی که خطایی رخ دهد و کنترلر عمل کند و مدار قطع شود، پس از رفع مشکل و برگشت به حالت عادی ، دستگاه زمان سنجی را آغاز می کند و بعد از گذشت زمان مشخص رله وصل خواهد شد.
اکثر کنترل فازها امکان تنظیم زمان عکس العمل را دارند، زمان عکس العمل همان تاخیر در قطع می باشد که با تنظیم آن بر روی مقدار مناسب از عمل کردن رله در زمان نامطلوب جلوگیری می شود.
همچنین امکان تنظیم میزان حساسیت کنترلر نسبت به نامتقارنی و ولتاژ برگشت وجود دارد.
تست کنترل فاز
برای اطمینان از صحت عملکرد کنترل فاز می توان وقتی موتور در حال کار است فیوز یکی از سه فازها را قطع کرد، در این حالت کنترل فاز باید به دلیل دو فاز شدن شبکه، عمل کرده و مدار را قطع کند.
ترمینال های R,S,T
این ترمینال ها جهت اتصال برق سه فاز به دستگاه می باشند و در بعضی دستگاه ها با نام L1,L2,L3 مشخص شده اند. برخی از کنترل فاز ها دارای ترمینال نول جهت اتصال سیم نول نیز می باشند.
تفاوت بین سوپر کنترل فاز با کنترل فاز چیست
در کنترل فاز مقدار ولتاژ بالا و ولتاژ پایین و نامتقارنی ثابت و غیر قابل تنظیم می باشد اما در سوپر کنترل فاز این پارامترها قابل تنظیم کردن هستند.
| مدل محافظ برق تابلویی | SMB-5P |
| تاخیر در وصل | 2-240Sec |
| تاخیر در قطع | 0-10Sec |
| کارآیی در دما | 20°C…+65°C- |
| کارآیی در رطوبت | 70% |
| خروجی | دو عدد رله دو كنتاكت 5A |
| ابعاد (mm) | 60*86*72 |
| IP | 30 |
| قطع برای افزایش ولتاژ | 440-480V |
| قطع برای کاهش ولتاژ | 300-380V |
| قطع برای عدم تقارن | 7-25% |
| قطع براي كاهش ولتاژ در لحظه استارت | 5Sec+ تاخير زمان قطع |
| سازندگان | شیوا امواج |
| گارانتی | 3 سال |
