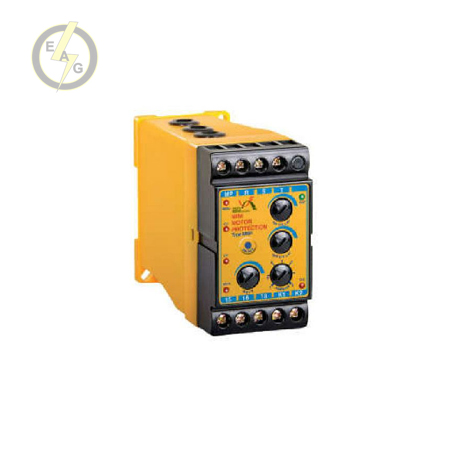

کنترل فاز و بار برنا الکترونیک مدل MMP با قابلیت تشخیص تغییر توالی فاز، افزایش و کاهش ولتاژ شبکه، تشخیص قطع یک فاز و عدم تقارن ولتاژ شبکه، در هنگام بروز خطا با قطع سریع مدار از الکتروموتورهای سه فاز محافظت می کند. کنترل فاز و بار برنا الکترونیک دارای پیچ تنظیم میزان عدم تقارن ولتاژ سه فاز، قابلیت تنظیم جریان 1 تا 60 آمپر، قابلیت تنظیم زمان قطع در هنگام بروز اضافه جریان و دارای قابلیت تنظیم زمان وصل از 0.5 تا 40 ثانیه می باشد.

کنترل فاز و بار برنا الکترونیک دارای دو عملکرد قفل شونده و اتوماتیک است. چراغ های سیگنال این محصول جهت اعلام خطاهای مختلف و حالت عادی تعبیه شده اند:

SEQU : توالی فاز

O.V : افزایش ولتاژ (بیشتر از ۴۴۰ ولت)

U.V : کاهش ولتاژ (کمتر از ۳۰۰ ولت)

ASY.V : عدم تقارن ولتاژ (قابل تنظیم از ۵ تا ۲۰ درصد)

 O.C : اضافه جریان (در رنج‌های ۳۰، ۱۶، ۵ و ۶۰ آمپر)

OUT : وصل خروجی(قابل تنظیم از ۰/۵ تا ۴۰ ثانیه)

نحوه نصب کنترل فاز و بار برنا الکترونیک

نحوه نصب کنترل فاز و بار برنا الکترونیک به این صورت است که نول را به ترمینال MP و فازها را به ترمینال های R , S , T متصل      می کنیم. ترمینال‌های ۱۵ و ۱۸ مانند شستی استوپ با بوبین کنتاکتور سری شوند. و سیم‌های جریان از داخل لوله‌های دستگاه عبور نمایند.

با اتصال منبع تغذیه دستگاه شروع به کار می کند. پس از سپری شدن زمان تاخیر در وصل سیگنال OUT روشن شده و رله وصل    می شود. اگر هر کدام از اختلالات ولتاژی که در بالا به آن اشاره کردیم رخ دهد، سیگنال خطای مربوطه روشن می شود و همزمان سیگنال خروجی خاموش و رله قطع می شود.

مدت زمان راه‌اندازی باید توسط پیچ (OFF DELAY) تنظیم شود تا در زمان راه‌اندازی موتور، خروجی قطع نشود. اگر در مدت زمانی که توسط کاربر تعیین شده است، موتور راه‌اندازی شود، سیگنال O.C  خاموش شده و رله خروجی قطع نمی‌شود.

اگر جریان راه اندازی موتور بیشتر از مقدار تنظیم شده توسط کاربر باشد، سیگنال O.C روشن شده و درصورت باقی ماندن خطای جریانی پس از اتمام زمان OFF DELAY سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میگردد.

کاربرد ترمینال های K1 و K2

اگر ترمینال‌های K1 و K2 به هم متصل باشند، پس از برطرف شدن خطای جریانی، دستگاه باید بوسیله دکمه RESET  راه‌اندازی شود. و اگر ترمینال‌های K1 و K2 به هم متصل نباشند، پس از برطرف شدن خطای جریانی، دستگاه زمان سنجی را آغاز کرده و پس از زمان تنظیم شده توسط دسته ON DELAYرله وصل می‌شود .
