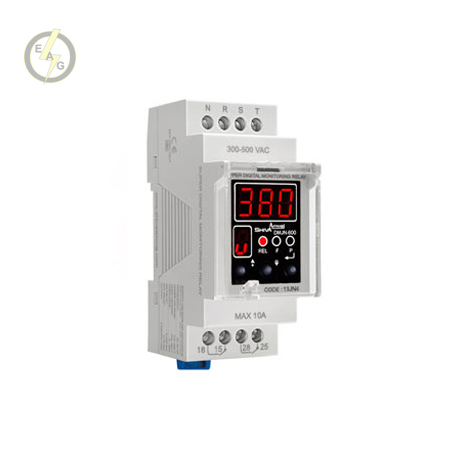

سوپر کنترل فاز دیجیتال ( سری N) شیوا امواج کد 13JN4

کنترل فاز
کنترل فاز یکی از انواع تجهیزات حفاظتی تابلویی بسیار پرکاربرد در کلیه مراکز صنعتی می باشد که به منظور حفاظت تجهیزات الکتریکی در برابر افزایش و کاهش ولتاژ، قطع شدن یکی از فازها، جابجایی و یا عدم تقارن فازها مورد استفاده قرار می گیرد. عملکرد این دستگاه به این صورت است که هنگام بروز خطا، کنترلر عمل می کند و مدار را به سرعت قطع می کند، پس از رفع مشکل و برگشت به حالت عادی نیز ، دستگاه زمان سنجی را آغاز می کند و بعد از گذشت زمان مشخص رله وصل خواهد شد.

شرکت شیوا امواج که از برندهای شناخته شده در زمینه تولید تجهیزات برق صنعتی و رله های صنعتی است، انواع مختلفی کنترل فاز و کنترل فاز بار تولید می کند. در این بخش قصد داریم به معرفی، ویژگی ها و نحوه نصب سوپر کنترل فاز دیجیتال سری N شیوا امواج بپردازیم.

سوپر کنترل فاز دیجیتال سری N شیوا امواج

سوپر کنترل فاز دیجیتال سری N شیوا امواج با بهره گیری از تکنولوژی روز دنیا و استفاده از سیستم میکروپرسسوری جهت کنترل بسیار دقیق اختلالات برق شبکه (افزایش و کاهش ولتاژ، عدم توالی (جابجایی) و عدم تقارن فازها، قطع هرکدام از فازها)، توسط این برند معتبر ایرانی طراحی و تولید شده است.

این دستگاه دارای بدنه بسیار کوچک قابل نصب بر روی ریل، با ابعاد 65*90*36 میلیمتر و وزن 123 گرم است و درجه حفاظتی آن IP30 می باشد.

سوپر کنترل فاز دیجیتال سری N شیوا امواج دارای قابلیت نمایش ولتاژ شبکه، خطاها و پیغام های تنظیمی می باشد. سه عدد ال ای دی حالت های وصل رله (REL)، قطع فاز (F) و جابجایی فاز (P) را اعلام می کنند.

نحوه نصب سوپر کنترل فاز دیجیتال سری N شیوا امواج
ابتدا سوپر کنترل فاز دیجیتال سری N شیوا امواج را در داخل تابلو یا مکان مورد نظر نصب کنید و سیم کشی آن را مطابق شکل زیر انجام دهید.
