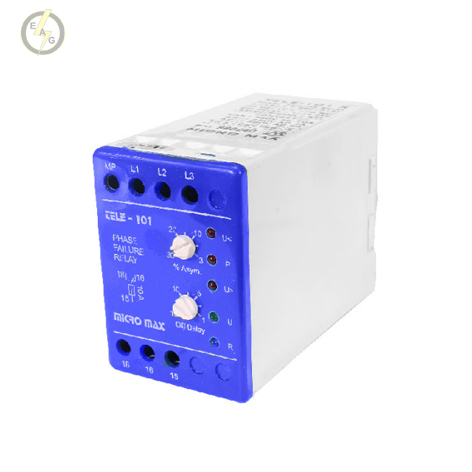

رله کنترل فاز تله MAX ( دو پتانس ) میکرو مکس مدل TELE - 101 - X

کنترل فاز
کنترل فاز یکی از انواع تجهیزات حفاظتی است که وظیفه آن حفاظت در برابر قطع فاز ها، جابجایی فازها، افزایش و کاهش ولتاژ ها و حفاظت در برابر عدم تقارن ولتاژ فاز ها می باشد.

کنترل فاز میکرومکس

میکرومکس یک شرکت ایرانی تولید کننده انواع رله و تجهیزات حفاظتی از جمله انواع کنترل فاز می باشد. کنترل فاز TELE-101-X از کیفیت مطلوب، دقت بالا و عملکرد مناسبی برخوردار است. تمامی محصولات میکرومکس دارای 1 سال ضمانت و خدمات پس از فروش می باشد.

رله کنترل فاز TELE-101-X
پیچ تنظیم (%ASYM): این پیچ جهت تعیین درصد عدم تقارن ولتاژ فاز ها می باشد. رله کنترل فاز TELE-101-X میکرومکس از 3 تا 30 درصد قابل تنظیم می باشد. در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب می باشد. در موتورهایی که ولتاژ برگشت زیادی دارند می توان از حساسیت 5% استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می توان از حساسیت های 25% الی 30% استفاده نمود.

پیچ تنظیم OFF DELAY : درصورت بروز خطا چه مدت زمان سپری شود تا رله قطع کند.


>U : در صورت بروز افزایش ولتاژ این LED روشن می شود.


P : جهت اعلام خطای فاز و جابجایی فاز این LED روشن می شود.


U> : درصورتی که افت ولتاژ داشته باشیم این LED روشن می شود.


U : درصورتی که شبکه وصل باشد این LED روشن است.


R : روشن بودن این LED نشان دهنده این است که رله وصل است.

رله کنترل فاز میکرومکس دارای L1 , L2 , L3 جهت ورودی فاز ها و MP نول می باشد. پس از وصل شدن سه فاز و نول به این ترمینال ها درصورت مناسب بودن ولتاژها و صحیح بودن ترتیب فازها چراغ U روشن می شود و بعد از زمان انتظار با روشن شدن چراغ R کنتاکت 15 به 16 قطع و به 18 وصل شده و اجازه عمل به کنتاکتور اصلی را صادر می کند.

نحوه نصب کنترل فاز
سه فاز ورودی کنتاکتور به ترمینالهای L1,L2,L3  و نول به ترمینال MP رله کنترل فاز TELE-101-X متصل می شوند. نول تابلو باید به نول شبکه و صفر ترانسفورماتور پست متصل باشد. زیرا خطای نول باعث عدم دقت رله کنترل فاز می باشد. کنتاکت 15 و 18 رله کنترل فاز با شستی استپ کنتاکت بی متال یا کنترل بار بصورت سری در مدار تغذیه بوبین کنتاکتور قرار می گیرد. درصورتی که بعد از نصب چراغ P روشن شد فازها جابجا بسته شده اند و باید جای دوفاز را بر روی کنترل فاز عوض کرد تا رله کار عادی خود را شروع نماید.

تست کنترل فاز
جهت تست کنترل فاز و اطمینان از صحت تنظیم رله می توان هنگام کارکرد موتور با قطع یکی فیوز شبکه را دو فاز نمود و عملکرد رله کنترل فاز را مشاهده نمود.
