کنترل فاز دیجیتال برنا الکترونیک مدل DSN/C

کنترل فاز

کنترل فاز یکی از انواع تجهیزات حفاظتی است که جهت حفاظت الکترو موتورها در مقابل اختلالات شبکه مورد استفاده قرار میگیرد. رله کنترل فاز قابلیت تشخیص تغییر توالی فاز ، قطع یک فاز ، عدم تقارن ولتاژ سه فاز، کاهش ولتاژ شبکه را دارد و از این طریق به حفاظت مدار می پردازد.

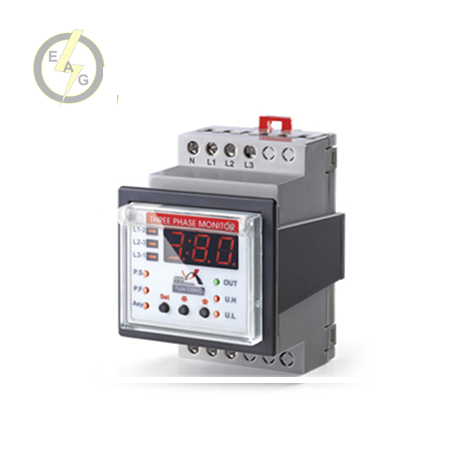

کنترل فاز دیجیتال برنا الکترونیک

کنترل فاز دیجیتال برنا الکترونیک دارای صفحه نمایش دیجیتال و چند ‭ ‬LEDجهت اعلام ‬خطاهای‭ ‬مختلف‭ ‬و‭ ‬حالت‭ ‬عادی، امکان انتخاب‭ ‬زمان‭ ‬وصل رله ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا‬‬‬‬‬‬‬‬‬‬‬‬‬‬ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ می باشد. کنترل فاز برنا الکترونیک از دقت و کیفیت بالایی برخوردار است و در صورت بروز خطا سرعت عملکرد مطلوبی دارد.

نحوه کار کنترل فاز برنا الکترونیک

ترمینال های L3 , L2 , L1 به سه فاز منبع تغذیه و ترمینال N به نول شبکه متصل می شود. ترمینال‌های ۱۵ و ۱۸ مانند شستی استوپ در مدار سری می‌شوند. در این حالت کنترل فاز شروع به کار میکند. در صورتیکه اختلالی در شبکه سه فاز رخ دهد، LED مربوط به آن خطا روشن LED خروجی خاموش می شود و رله کنترل فاز قطع می شود. (در این حالت کنتاکت 15 و 18 قطع شده است).

پس از رفع خطا، کنترل فاز با سپری کردن تاخیر تعیین شده توسط کاربر، دوباره وصل می شود.(کنتاکت 15 به 18 متصل می شود.) در این حالت چراغ OUT روشن می باشد.

نکته : ( اگر پس از نصب دستگاه، سیگنال SEQU ) توالی فاز( روشن بود، جای دو فاز روی ترمینال‌های رله کنترل فاز عوض شود )مثلا S با R عوض شود تا سیگنال خاموش گردد.
