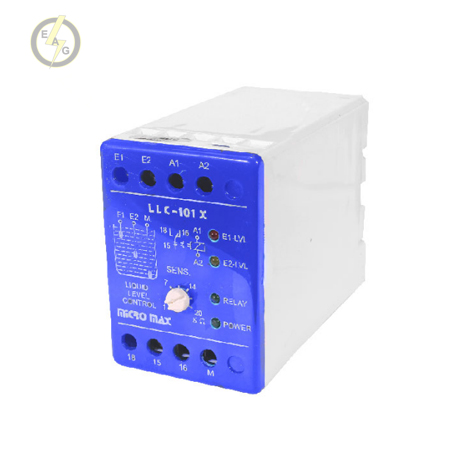

رله کنترل سطح مایعات ( فلوتر ) میکرو مکس مدل LLC - 101 - X

رله کنترل سطح مایعات میکرومکس
کنترل سطح مایعات با فلوتر یا قطعات دیگر کاربرد زیادی در برق صنعتی دارد. عملکرد رله کنترل سطح مایعات میکرومکس به این صورت است که با عبور جریان بسیار ناچیزی از بین الکترون های معلق در محلول، سطح مایع را تشخیص می دهد ( زیرا مایعات مختلف مانند آب، محلول های اسیدی و قلیایی کم و بیش هادی الکتریسیته هستند.)
رله کنترل سطح مایعات میکرومکس جهت کنترل پمپ های اتوماتیک مخازن آب و حفاظت پمپ های شناور در برابر کارکرد خشک و بدون آب و به حداکثر رساندن راندمان چاه، تنظیم سطح آب در منابع هوایی صنعتی به کار می رود. همچنین فلوتر وسیله ای مناسب جهت کنترل سطح ، حفاظت و اتوماتیک نمودن سیستم های پمپاژ مایعات رسانای جریان برق ، با کیفیت و دقت بالا می باشد.
رله کنترل سطح مایعات میکرومکس دارای پیچ تنظیم حساسیت است. جریان الکترودهای این رله حداکثر 5 میلی آمپر AC می باشد که از شبکه برق رسانی کاملا  ایزوله است.

تنظیم حساسیت رله کنترل سطح مایعات میکرومکس
رله کنترل سطح مایعات میکرومکس قابلیت تنظیم حساسیت از 1 کیلو اهم تا 20 کیلو اهم را دارد. حساسیت رله کنترل سطح مایعات میکرومکس باید بر اساس نوع مایعی که الکترود ها در داخل آن قرار می گیرند انتخاب شود. هراندازه محلول قابلیت هدایت الکتریکی بیشتری داشته باشد مانند محلولهای قلیایی و اسیدی، حداقل حساسیت باید انتخاب شود و هر اندازه محلول قابلیت  هدایت کمتری داشته باشد مانند آب مقطر ،درجه حساست در حالت 20 کیلو اهم تنظیم می گردد و برای آبهای معمولی متوسط حساسیت (10 کیلو اهم) مناسب است.

نحوه نصب رله کنترل سطح مایعات میکرومکس

ترمینال های A1 , A2  به فاز و نول شبکه متصل می شوند و ترمینال 15 جهت اتصال به ترمینال A2 یا فاز برگشتی فیوز در مدار فرمان مورد استفاده قرار می گیرد. و ترمینال 16 و 18 به بوبین کنتاکتور متصل می شوند برای کنترل سطح آب از ترمینال 16 و جهت حفاظت پمپ از کارکرد خشک از ترمینال 18 استفاده می شود.
ترمینال M در پائین ترین سطح مایع و یا بدنه مخزن متصل می شود . و با تنظیم الکترودها در دو سطح دلخواه E1  و E2 می توان حداقل و حداکثر مایع موجود در منبع را کنترل کرد. ترمینال E2 به الکترود معلق در سطح پائین متصل می شود و E1 به الکترود معلق در سطح بالا اتصال پیدا می کند .

نحوه عملکرد رله کنترل سطح مایعات میکرومکس
زمانیکه سطح مایع به الکترود E2 برسد چراغ E2 روشن می شود و نشان دهنده بالا رفتن مایع از سطح پائین می باشد با افزایش مایع در مخزن و رسیدن سطح آن به الکترود E1 چراغ E1 روشن می شود و همزمان به رله خروجی فرمان قطع پمپاژ را می دهد . هنگامی که رله عمل می کند چراغ RELAY روشن می شود.
