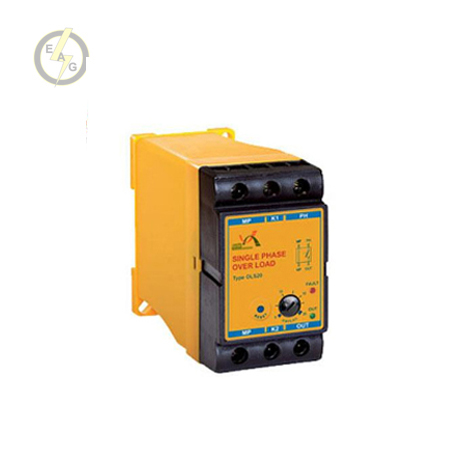

کنترل بار تکفاز برنا الکترونیک مدل OLS
- برند: برنا
- امتیاز : 5 از 1 رای
- کدکالا:
کنترل بار تک فاز برنا الکترونیک
کنترل بار تک فاز الکترونیک یکی از انواع تجهیزات حفاظتی جهت محافظت مصرف کننده های تک فاز در برابر اضافه جریان می باشد و قابل استفاده برای مصرف کنندگان تا توان 4 کیلو وات است. کنترل بار تک فاز آنالوگ برنا الکترونیک دارای دو حالت عملکرد قفل شونده و اتوماتیک است.
کنترل بار تک فاز الکترونیک دارای دو حالت عملکرد قفل شونده و اتوماتیک می باشد که توسط ترمینال های K1 وK2 قابل تعیین است. از دیگر ویژگی های این محصول می توان به مدار الکترونیکی با عمر بسیار زیاد (بدون استهلاک مکانیکی)، دارای دو LED جهت اعلام حالت اضافه جریان (FAULT) ، وصل خروجی (OUT) ، عدم وابستگی به دمای محیط و دقیق و مطمئن بودن آن در تمامی شرایط اشاره کرد.
نحوه نصب کنترل بار تک فاز آنالوگ برنا الکترونیک
نحوه نصب کنترل بار تک فاز آنالوگ برنا الکترونیک به این صورت است که نول به ترمینال MP و فاز شبکه به ترمینال PH وصل می شود. و ترمینال OUT و MP خروجی کنترل بار هستند که به مصرف کننده تک فاز وصل می شوند. بعد از اتصال منبع تغذیه دستگاه شروع به کار می کند.
پس از راه اندازی سیستم، اگر جریان راهاندازی موتور بیش از حد تنظیم شده توسط پیچ AMPERS باشد سیگنال FAULT روشن شده و پس از راهاندازی خاموش میگردد.
در هنگام کار اگر خطایی پدید آید سیگنال FAULT روشن شده و پس از سپری شدن زمان قطع مدار قطع می شود. و پس از رفع خطا و گذشت زمان تاخیر در وصل، رله کنترل بار به حالت وصل برمیگردد.
اگر ترمینالهای K1 و K2 به هم متصل باشند، پس از بر طرف شدن خطا و گذشت زمان حدود ۵۰ ثانیه دستگاه به صورت اتوماتیک راهاندازی میشود. و اگر ترمینالهای K1 و K2 به هم متصل نباشند، پس از برطرف شدن خطای دستگاه باید به وسیله دکمه RESET راه اندازی شود.
مدل محافظ برق تابلویی | OLS |
حد جریان | 5-20A |
خروجی | یک کنتاکت C/O |
ابعاد (mm) | 108*45*80 |
IP | 20 |
سازندگان | برنا الکترونیک |
گارانتی | 3 سال |
