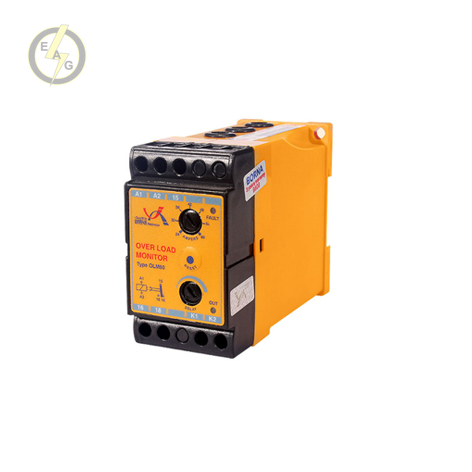

کنترل بار با تغذیه AC یا DC برنا الکترونیک مدل OLM

رله کنترل بار برنا الکترونیک

کنترل بار برنا الکترونیک یکی از انواع تجهیزات حفاظتی جهت محافظت از مصرف کننده های سه فاز (یا تک فاز) در برابر اضافه جریان    می باشد. کنترل بار برنا الکترونیک می تواند یک جایگزین مناسب و مطمئن برای بی متال باشد. این محصول دارای پیچ تنظیم تاخیر در قطع از 1 تا 20 ثانیه و قابلیت تنظیم جریان می باشد.

کنترل بار برنا الکترونیک دارای دو حالت عملکرد قفل شونده و اتو‌ماتیک می باشد که توسط ترمینال های K1 وK2  قابل تعیین است. از دیگر ویژگی های این محصول می توان به مدار الکترونیکی با عمر بسیار زیاد (بدون استهلاک مکانیکی)، دارای دو LED جهت اعلام حالت خطا (FAULT) ، وصل خروجی (OUT) ، عدم وابستگی به دمای محیط و دقیق و مطمئن بودن آن در تمامی شرایط اشاره کرد.

نحوه نصب کنترل بار برنا الکترونیک

نحوه نصب کنترل بار برنا الکترونیک به این صورت است که برق شبکه را به ترمینال های A1 و A2 متصل کرده و  ترمینال‌های ۱۵ و ۱۸ باید با بویین کنتاکتور سری شوند. و سیم‌های جریان از داخل لوله‌های دستگاه عبور نمایند. با اتصال منبع تغذیه سیگنال OUT روشن، ترمینال ۱۵ به ۱۸ متصل شده و کنترل بار آماده حفاظت می‌باشد.

پس از راه اندازی سیستم، اگر جریان راه‌اندازی موتور بیش از حد تنظیم شده توسط پیچ AMPERS باشد سیگنالFAULT روشن شده و پس از راه‌اندازی خاموش می‌گردد. (مدت زمان راه‌اندازی را توسط پیچ DELAY  تنظیم کنید، تا در زمان راه‌اندازی خروجی قطع نگردد.)

در هنگام کار اگر خطایی پدید آید سیگنال FAULT روشن شده و پس از اتمام زمان تنظیمی توسط پیچ DELAY سیگنال OUT خاموش و رله‌ داخلی دستگاه قطع می‌گردد.

کاربرد ترمینال های K1 و K2

اگر ترمینال‌های K1 و K2 به هم متصل باشند، پس از بر طرف شدن خطا و گذشت زمان حدود ۵۰ ثانیه دستگاه به صورت اتوماتیک راه‌اندازی می‌شود. و اگر ترمینال‌های K1 و K2 به هم متصل نباشند، پس از برطرف شدن خطای دستگاه باید به وسیله دکمه RESET راه اندازی شود.
