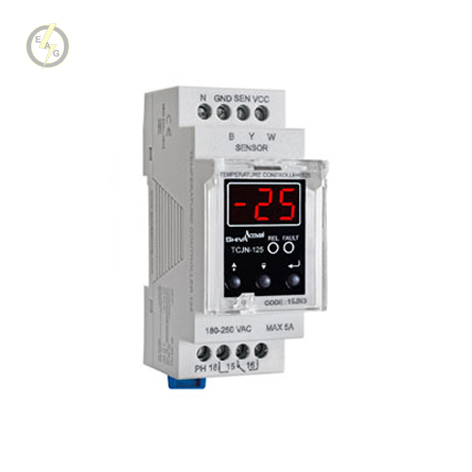

ترموستات 50 - تا 125 سنسور دار ( سری N ) شیوا امواج کد 15JN3

ترموستات سری N شیوا امواج
برند شیوا امواج یکی از برندهای مطرح ایرانی فعال در زمینه ساخت و تولید دستگاههای برق صنعتی و انواع رله های پرکابرد در صنعت برق است. تنوع بالا محصولات و کیفیت مطلوب به همراه سه سال گارانتی از ویژگی های برند شیوا امواج است. در این بخش قصد داریم به معرفی ترموستات سری N این برند بپردازیم.

ترموستات های سری N شیوا امواج با دو بازه دمایی مختلف 50- تا 125 درجه سانتی گراد و 0 تا 900 درجه سانتی گراد تولید می شوند. این دستگاه دارای بدنه محکم با ابعاد 65*90*32 میلیمتر و وزن 117 گرم می باشد و قابل نصب بر روی ریل داخل تابلو است.

ترموستات 125 سنسوردار سری N شیوا امواج

این ترموستات دستگاهی مناسب برای کنترل دما در محدوده 50- تا 125 درجه سانتی گراد می باشد و سنسور آن به گونه ای طراحی شده است که از انعطاف پذیری بالایی برخوردار باشد. ترموستات سری N شیوا امواج دارای سیستم کاملا دیجیتالی با نمایشگر دما است و دو عدد نشانگر برای اعلام حالت های قطع سنسور (FAULT) و وصل رله (REL) دارد.

از جمله قابلیت های این ترموستات می توان به اندازه گیری دما با دقت 1 درجه سانتی گراد و امکان تنظیم دمای قطع و وصل رله به صورت جداگانه اشاره کرد. امکان استفاده گرمایشی (hot) و یا سرمایشی (col)، تشخیص قطع سنسور و امکان کالیبره کردن دستگاه با مرجع مورد استفاده از دیگر ویژگی های این محصول است.

راهنمای نصب ترموستات سنسوردار سری N شیوا امواج
دستگاه ترموستات را با استفاده از ریل در محل مورد نظر نصب نمایید. ابتدا مطابق نقشه، برق ورودی را به ترمینال های N و PH دستگاه وصل و سپس سیم های سنسور را با رعایت رنگ (سیم مشکی به ترمینال GND، سیم زرد به ترمینال SEN ، سیم سفید به ترمینال VCC ) به دستگاه وصل نموده و مطابق راهنمای تنظیم، دستگاه را برنامه ریزی نمایید.

نکته : از وصل کردن مستقیم بارهای خازنی یا سوئیچینگ یا درایورهای LED به دستگاه به دلیل جریان بیش از حد راه اندازه در این نوع مصرف کننده ها، خودداری گردد. در این موارد الزاما از رله خارجی یا کنتاکتور مناسب استفاده گردد.
