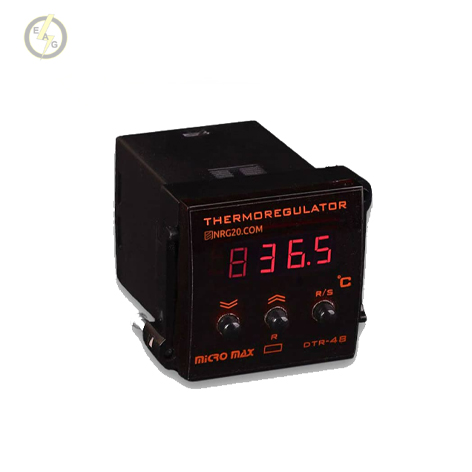

ترموستات میکروپروسسوری PT100 میکرو مکس مدل 48*48

طرز کار و تنظیمات ترموستات 48*48 میکرو پروسسوری

برای استفاده از این ترموستات میکرو پروسسوری ابتدا باید تنظیمات مورد نیاز را از طریق دکمه ها و رابط های کاربری موجود بر روی دستگاه انجام دهیم.

بعد از آن می توانیم از ترموستات برای تنظیم دمای محیط استفاده کنیم. بر روی ترموستات میکروپروسسوری میکرومکس دکمه ها و نشان گرهایی موجود است. که برای استفاده از آنها باید کاربرد هر کدام و نحوه تنظیم آنها را بدانیم.

SP : حداکثر دما، با تنظیم این عدد بین منفی 50 درجه تا 400 درجه سانتیگراد، هنگام رسیدن دمای ترموکوپل به عدد تنظیم شده. دستگاه فرمان قطع داده و رله خروجی دستگاه قطع می شود.

DIF : پسماند دما (SP-DIF)، با تنظیم این عددبین 0 تا 50، عدد تنظیم شده از عدد SP کم شده و حداقل دما را تعریف میکند.

به طور مثال در صورت تنظیم SP بر روی 100 درجه سانتیگراد و DIF بر روی عدد 5، هنگام رسیدن به عدد 100 رله دستگاه قطع می شود. مجدد هنگام رسیدن به عدد 95 (95=5-100) رله دستگاه فرمان وصل را صادر می کند.

CYCEL : چرخه، این بخش از عملکرد دستگاه به صورت پیشفرض برروی حالت (ON/OFF) تنظیم شده است. در این صورت رله دستگاه در هنگام رسیدن به نقطه SP فرمان قطع می دهد. پس از کاهش دما و رسیدن به نقطه حداقل (SP-DIF) رله دستگاه فرمان وصل می دهد. در صورت تغییر حالت از ON/OFF به PI یا و تنظیم آن از 4 ثانیه تا 120 ثانیه، رله دستگاه هنگام رسیدن به نقطه SP، فرمان قطع داده. و با کاهش دما و رسیدن به نقطه حداقل دما (SP-DIF) رله دستگاه فرمان وصل داده است.

در این فاصله، دمای رله خروجی مدتی قطع و مدتی وصل می باشد .که نسبت زمان وصل به زمان قطع توسط برنامه هوشمند داخلی به صورت تناسبی تنظیم میگردد تا سیستم با دقت کافی در نقطه SP ثابت بماند.

OFFSET : اصلاح، پارامتر OFFSET جهت تصحیح خطاهای محیطی موجود مانند خطای ترموکوپل، خطای اختلاف نوک ترموکوپل با محیط مورد نظر و سایر خطاها در نظر گرفته شده است. و از منفی 20 تا مثبت 20 درجه سانتیگراد می توان آنرا تنظیم کرد. ولی توصیه می شود همواره مقدار OFFSET بر روی صفر تنظیم گردد. مگر در مواردی که از میزان خطای موجود کاملا مطمئن باشید. در این حالت مقدار OFFSET در تمام رنج بر روی قرائت های دما موثر است.

HEAT / COOL : گرمایش / سرما ساز، با انتخاب حالت HEAT هنگام رسیدن دمای ترموکوپل به عدد تنظیمی حداکثر دما (SP) رله دستگاه فرمان قطع داده .و پس از کاهش دما و رسیدن به نقطه حداقل دما (SP-DIF) رله دستگاه فرمان وصل میدهد.
در صورت انتخاب حالت COOL، رله دستگاه در زمان رسیدن به نقطه حداکثر دما (SP) فرمان وصل داده . و با رسیدن به نقطه حداقل دما (SP-DIF) فرمان قطع میدهد.
