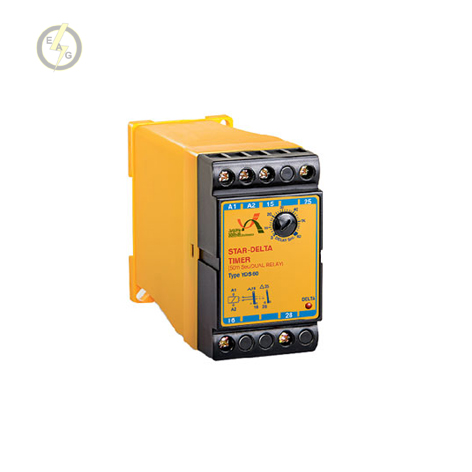

تایمر ستاره مثلث دو رله ای آنالوگ برنا الکترونیک مدل YDS

تایمر ستاره مثلث مدل YDS برنا الکترونیک

تایمر ستاره مثلث دو رله ای برنا الکترونیک جهت راه اندازی موتورهای، روتور قفسی با تبدیل ستاره به مثلث مورد استفاده قرار میگیرد. تایمر ستاره مثلث برنا الکترونیک قابلیت تنظیم زمان راه اندازی ستاره در رنج 3 تا 60 ثانیه را دارد. این محصول دارای دو رله تک کنتاکت مجزا و یک چراغ سیگنال جهت نمایش وضعیت مثلث DELTA می باشد. این تایمر دارای تاخیر 50 میلی ثانیه ای ، بین قطع کنتاکتور ستاره و وصل کنتاکتور مثلث است.

نحوه عملکرد تایمر ستاره مثلث برنا الکترونیک

نحوه عملکرد تایمر ستاره مثلث برنا الکترونیک به این صورت است که ولتاژ تغذیه را به ترمینال های A1 و A2 اعمال میکنیم. در این حالت رله ستاره عمل کرده (کنتاکت داخلی 15 به 16 متصل می باشد) و زمانسنجی آغاز می شود. پس از سپری شدن مدت زمان انتخاب شده توسط پیچ DELAY رله ستاره قطع شده (کنتاکت داخلی 15 از 16 جدا می شود) و پس از 50 میلی ثانیه رله مثلث عمل خواهد کرد ( اتصال داخلی ترمینال 25 به 28 وصل  می شود.)

تایمر ستاره مثلث برنا الکترونیک از دو مدار زمانسنجی جداگانه استفاده می کند، یک مدار با زمان متغییر جهت کنترل کنتاکتور ستاره (قابل تنظیم توسط پیچ DELAY) و یک مدار با زمان ثابت 50 میلی ثانیه جهت پیشگیری از همزمانی وصل کنتاکتورهای ستاره و مثلث. این فاصله زمانی جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد. یک ثانیه پس از قطع تغذیه، تایمر آماده کار مجدد می باشد.
