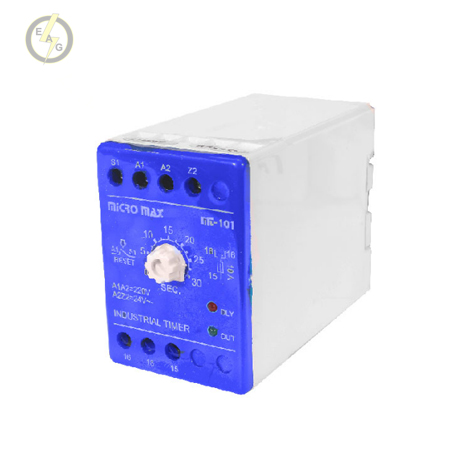

تایمر صنعتی میکرو مکس مدل MT - 101 - X

تایمر
تایمر ها یکی از پرکاربرد ترین تجهیزات در تابلوهای فرمان و اتوماسیون جهت راه اندازی خودکار دستگاه و تجهیزات و یا راه اندازی یک فرآیند صنعتی می باشند. تایمرها بطور کلی به دسته تایمر های آنالوگ و تایمر های دیجیتال تقسیم می شوند:

تایمر آنالوگ
تایمرهای آنالوگ فاقد صفحه نمایش می باشند و و امکان نمایش اطلاعاتی از جمله زمان سپری شده را ندارند. تنها از طریق چند چراغ اعلان وضعیت تایمر نمایش داده می شود و کاربر می تواند از وضعیت در حال کار یا اتمام زمان سنجی تایمر مطلع شود.

تایمر دیجیتال
تایمر دیجیتال دارای صفحه نمایش دیجیتال می باشد و امکان مشاهده زمان تنظیم‌شده و زمان در حال سپری شدن وجود دارد.

تایمر صنعتی

رله تایمر صنعتی میکرومکس بسیار در صنعت پرکاربرد می باشد و طرز کار به این صورت است که با اتصال تغذیه 220 ولت AC به ترمینال های A1 و A2  و یا 24 ولت AC یا DC به ترمینال های A2 و Z2 و با روشن شدن چراغ قرمز DLY ، زمان سنجی آغاز می شود . پس از گذشت زمان تعیین شده از طرف کاربر ، رله خروجی عمل کرده و با روشن شدن چراغ سبز OUT ، ترمینال 15 که تا قبل از روشن شدن چراغ سبز ، به ترمینال 16 وصل بوده ، قطع می شود و به ترمینال 18 متصل می شود و تا زمانی که ولتاژ تغذیه برقرار باشد ، در همین وضعیت باقی می ماند که با قطع ولتاژ تغذیه رله به حالت اولیه بر می گردد . جهت راه اندازی مجدد تایمر صنعتی میکرومکس، با اتصال ترمینال S1 به ترمینال A1 و سپس جدا کردن آن ، دستگاه را RESET نمایید.
