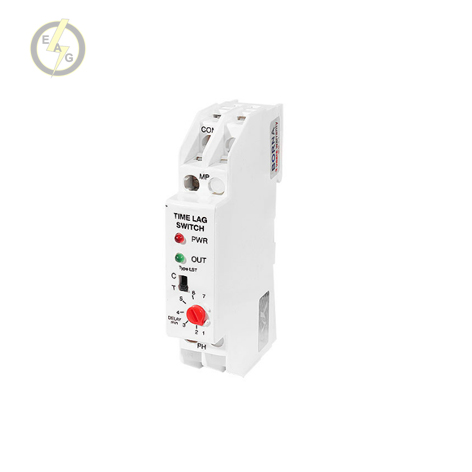

تایمر راه پله کلید دار برنا الکترونیک مدل LST/M

تایمر راه پله برنا الکترونیک

معمولا در راهروها، راه پله ها و آپارتمان ها نیاز است که لامپ ها مدت کوتاهی روشن باشند و پس از مدتی خاموش شود تا علاوه بر صرفه جویی در مصرف انرژی، عمر مفید لامپ ها نیز افزایش یابد. تایمر راه پله برنا الکترونیک طرح مینیاتوری یکی از انواع تایمر های پرکاربرد موجود در بازار می باشد که به دلیل دقت عملکرد و کیفیت بالا ازمحبوبیت بالایی برخوردار است. تایمر راه پله برنا الکترونیک قابل استفاده برای لامپ‌های رشته‌ای یا فلورسنت می باشد که با فشردن یک کلید، لامپ‌ها را روشن نموده و بعد از سپری شدن زمان تنظیم شده دستگاه بصورت اتوماتیک لامپ‌ها را خاموش می‌کند. این محصول قابلیت تنظیم زمان تاخیر از 1 تا 7 دقیقه با استفاده از پیچ DELAY را دارد. تایمر راه پله برنا الکترونیک دارای دو سیگنال جهت اعلام تغذیه ورودی (PWR) و وصل خروجی (OUT) است. کلیه محصولات برنا الکترونیک دارای سه سال گارانتی می باشند.

نحوه نصب تایمر راه پله برنا الکترونیک

نحوه نصب تایمر راه پله برنا الکترونیک به این صورت است که سیم فاز شبکه را به ترمینال PH و سیم نول شبکه را به ترمینال MP  وصل می کنیم. کلیه لامپ‌ها باهم موازی شده، از یک طرف به نول شبکه و از طرف دیگر به ترمینال COM وصل شوند. کلیه کلیدهای فشاری را با هم موازی کرده از یک طرف به ترمینال PH و از طرف دیگر به ترمینال COM وصل می کنیم.

نحوه عملکرد تایمر راه پله برنا الکترونیک

نحوه عملکرد تایمر راه پله برنا الکترونیک به این صورت است که پس از سیم‌کشی با وصل کردن جریان برق، سیگنال PWR روشن می‌شود . باهربار فشار دادن کلیدهای فشاری لامپ‌ها و سیگنال OUT روشن و پس از سپری شدن زمان تنظیمی توسط پیچ DELAY لامپ‌ها و سیگنال OUT خاموش می‌شوند.

تایمر راه پله مینیاتوری برنا الکترونیک در دو نوع کلید دار و بدون کلید طراحی شده است. در مدل کلید دار، اگر کلید روی دستگاه روی حالت Time ) T ) قرار داشته باشد، با هربار فشار دادن کلیدهای فشاری لامپ‌ها و سیگنال OUT روشن پس از سپری شدن زمان تنظیمی توسط پیچ DELAY لامپ‌ها و سیگنال OUT خاموش می‌شوند.

در صورتی که کلید روی دستگاه روی حالت C قرار داشته باشد با فشار دادن کلیدهای فشاری، لامپ‌ها و سیگنال OUT روشن می‌شوند و فقط در دو صورت خاموش می‌شوند:

 قطع جریان برق

قرار دادن کلید روی حالت T که در این صورت باید حتما زمان تنظیم به پایان رسیده باشد.
