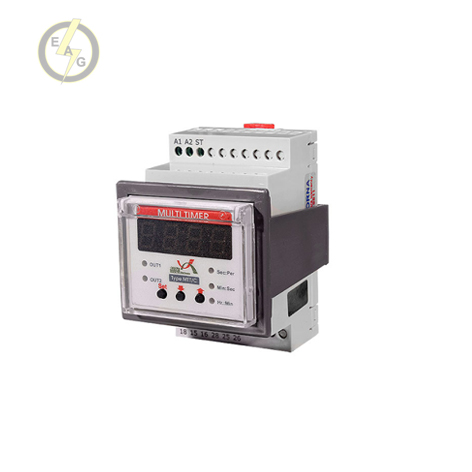

مولتی تایمر دیجیتال برنا الکترونیک مدل MTT/C
- برند: برنا
- امتیاز : 5 از 1 رای
- کدکالا:
مولتی تایمر برنا الکترونیک
تایمر یک رله زمانی است که وظیفه کنترل خودکار تجهیزات در مدت زمان مشخصی که توسط کاربر تعیین شده است را به عهده دارد. که این کنترل را با استفاده از قطع و وصل جریان مدار انجام می دهد. مولتی تایمر برنا الکترونیک دارای 5 مد کاری قابل برنامه ریزی است : تایمر تاخیر در وصل/ قطع، تایمر تکرار کننده با شروع وصل / قطع، تایمر استارت مجدد، تایمر ستاره مثلث، تایمر چپگرد راستگرد.
مولتی تایمر برنا الکترونیک قابل تنظیم از 0.1 ثانیه تا 99 ساعت می باشد و هر تابع دارای دو مد عملکرد به شکل شروع شمارش با کلید استارت یا اتصال برق است.
نحوه نصب مولتی تایمر برنا الکترونیک
نحوه نصب مولتی تایمر برنا الکترونیک به این صورت است که نول را به ترمینال A1 و فاز ورودی را به ترمینال A2 متصل می کنیم.
اگر تنظیم دستگاه در حالت استارت ازخارج باشد، با اتصال ترمینال ST به ترمینال A2 دستگاه زمان سنجی را آغاز میکند. ترمینالهای ۱۵٬۱۶٬۱۸ و ۲۵٬۲۶٬۲۸: کنتاکتهای داخلی مولتی تایمر برنا میباشند که با توجه به مد برنامه ریزی شده با مدارفرمان به صورت سری بسته میشود.
نحوه عملکرد مولتی تایمر برنا الکترونیک
نحوه عملکرد مولتی تایمر برنا الکترونیک به این صورت است که اگر دستگاه روی حالت شروع شمارش با کلید استارت تنظیم شده است، تابع تنظیم شده به صورت چشمک زن قابل رویت است. برای شروع تنظیمات با کلید های Up و down تابع مورد نظر خود را انتخاب کنید. مدهای کاری مختلف با کلمات اختصاری مربوطه مشخص می شوند:
تایمر تاخیر در وصل / قطع : dly
تایمر تکرار کننده با شروع وصل / قطع : rcy
تایمر استارت مجدد روشن / خاموش : s.PUL
تایمر ستاره-مثلث : St.de
تایمر چپگرد راستگرد : L-r
پس از انتخاب فانکشن کلید set را فشار دهید. در این حالت کلمه typ را خواهید دید در این قسمت نوع زمان بندی تایمر را مشخص می کنید با فشردن دوباره کلید set وارد فضای مقدار دهی به این فانکشن خواهید شد. حال با کلید های UP و down مقدار این فانکشن را به صورت زیر تغییر دهید.
ثانیه – صدم ثانیه
دقیقه – ثانیه
ساعت – دقیقه
با فشار مجدد کلید set کلمه tyP.S را خواهید دید. در این قسمت نوع شروع شمارش تایمر ( با برقدار شدن یا کلید استارت) را مشخص میکنید با فشردن دوباره کلید set وارد فضای مقدار دهی به این فانکشن خواهید شد.
با کلید های UP و down مقدار این فانکشن را به قرار زیر تغییر دهید:
شروع شمارش با کلید استارت
شروع شمارش با برق دار شدن
با فشردن مجدد کلید set وارد تنظیم زمان خواهید شد که برای هر فانکشن متفاوت خواهد بود .
مدل | MTT/C |
ولتاژ تغذیه | 180-250VAC /50-60Hz |
حداکثر زمان قابل تنظیم | 99 ساعت |
حداقل زمان قابل تنظيم | 0.1 ثانیه |
کارایی در دما | 10°C…+60°C- |
کارایی در رطوبت | 15% تا 85% |
ابعاد | 73*54*87 |
IP | 20 |
سازندگان | برنا الکترونیک |
گارانتی | 3 سال |
