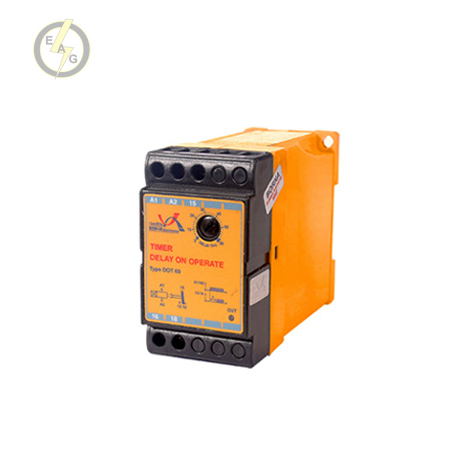

تایمر تاخیر در وصل آنالوگ برنا الکترونیک مدل DOT

تایمر تاخیر در وصل مدل DOT برنا الکترونیک

تایمر ها یکی از انواع ادوات فرمان پرکاربرد در مدارات برق صنعتی می باشند که وظیفه ی زمان بندی در کارکرد ماشین آلات و مدارات را بر عهده دارند. تایمر مدل DOT برنا الکترونیک یکی از انواع تایمر تاخیر در وصل می باشد که با سنجش زمان پس از وصل برق به کنترل اتوماتیک تجهیزات می پردازد. تایمر تاخیر در وصل برنا الکترونیک دارای قابلیت انتخاب زمان از 5% تا 100% رنج ، در رنج های زمانی 30 ثانیه ، 60 ثانیه و 60 دقیقه می باشد.  تایمر تاخیر در وصل برنا با ولتاژ های تغذیه 12-24-110-220-380 ولت AC/DC قابل ارائه می باشد که ولتاژ 220VAC موجود است و سایر ولتاژ ها امکان ثبت سفارش دارد.

نحوه عملکرد تایمر تاخیر در وصل برنا الکترونیک

در تایمر تاخیر در وصل مدل DOT ، با اعمال ولتاژ تغذیه به ترمینال‌هایA1 و A2 ، زمان سنجی آغاز می شود و پس از گذشت مدت زمان انتخاب شده توسط کاربر از طریق پیچ DELAY ، رله عمل کرده (اتصال داخلی ترمینال  ۱۵ از ۱۶ جدا شده به ۱۸ متصل می‌شود) و همزمان سیگنال OUT روشن می‌شود. تا زمانی‌که ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی می‌ماند.

نحوه نصب تایمر تاخیر در وصل برنا الکترونیک

نحوه نصب تایمر تاخیر در وصل برنا الکترونیک به این صورت است که ترمینال A1 و A2 را به ولتاژ متناسب با تغذیه دستگاه متصل می کنیم. ترمینال‌های ۱۵، ۱۶، ۱۸ و ۲۵، ۲۶، ۲۸ نیز با توجه به شرایط استفاده، در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار می‌گیرند.
