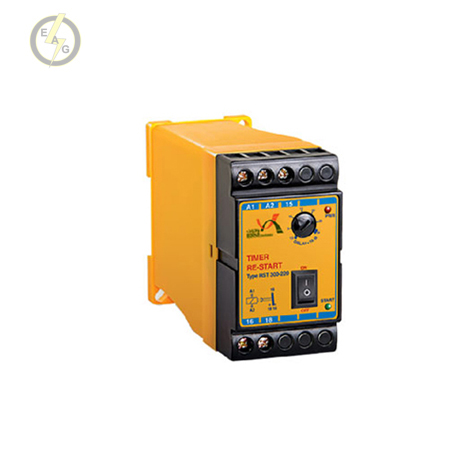

تایمر استارت مجدد آنالوگ برنا الکترونیک مدل RST

تایمر استارت مجدد RST برنا الکترونیک

تایمر استارت مجدد RST برنا الکترونیک دستگاهی مطمئن جهت محافظت و ایمنی در هنگام وصل مجدد برق می باشد. در واقع تایمر استارت مجدد در مواردی که نیاز به استارت مجدد اتوماتیک باشد ( در هنگام قطع و وصل برق شهر ) به عنوان شاسی استارت اتوماتیک مورد استفاده قرار می گیرد. رله خروجی این دستگاه با وصل برق ورودی با تاخیر قابل تنظیم از 15 ثانیه تا 300 ثانیه وصل می شود .

تایمر استارت مجدد برنا الکترونیک دارای کلید جهت خاموش و روشن کردن دستگاه ، دارای دو سیگنال جهت اعلام وضعیت برق ورودی (PWR) و حالت استارت (START) و همچنین امکان پخش ملودی هنگام زمانسنجی می باشد.

نحوه عملکرد تایمر

نحوه عملکرد تایمر استارت مجدد برنا الکترونیک به این صورت است که ولتاژ تغذیه را به ترمینال های A1 و A2 متصل می کنیم. پس از اعمال ولتاژ ورودی سیگنال PWR روشن، زمان تاخیر آغاز و ملودی پخش می‌شود. پس از گذشت زمان تاخیر تنظیم شده توسط کاربر، رله به مدت ۱ ثانیه عمل کرده و همزمان سیگنال START روشن می‌شود. دراین ‌لحظه عمل استارت مجدد انجام می‌گیرد ( ترمینال ۱۵ به ۱۸ متصل می‌گردد)، پس از پایان یافتن زمانسنجی، ملودی قطع می‌گردد.

در صورت قطع برق، دستگاه مجددا آماده کار می‌شود. برای عملکرد رله استارت مجدد، کلید دستگاه را در وضعیت ON قرار دهید و برای خارج کردن آن از مدار، کلید را در وضعیت OFF قرار دهید.

تایمر استارت مجدد برنا الکترونیک می‌تواند جهت استارت مجدد کلیه سیستم‌هایی که برق آنها با کنتاکتور قطع و وصل می‌شود مورد استفاده قرار گیرد.

راه اندازی تایمر استارت مجدد برنا الکترونیک

همانطور که گفته شد ترمینال های A1 و  A2 را به فاز و نول شبکه متصل می کنیم. بدیهی است که در صورت نیاز به عمل استارت مجدد پس از هر بار قطع و وصل برق شبکه، A1 و A2 باید به برق اصلی تابلو وصل شود و در صورت استفاده در مداری خاص، پس از کلید اصلی مربوطه قرار می‌گیرد. کنتاکت ۱۵ و ۱۸ بصورت موازی به دو سر شاسی استارت متصل می‌شود.
