محافظ کنتاکتور ( کنترل فاز تک فاز ) ( سری N ) شیوا امواج کد 20JN2

محافظ کنتاکتور
برای محافظت از تجهیزات الکتریکی مختلف در یک ساختمان می توان به جای استفاده کردن از انواع محافظ ها تنها با بستن یک مدار محافظ در ورودی برق ساختمان از تمام تجهیزات محافظت کرد. برای بستن این مدار محافظ، به یک کنتاکتور و محافظ کنتاکتور نیاز است.

محافظ های کنتاکتور تجهیزاتی می باشند که همراه کنتاکتورها برای حفاظت از تجهیزات الکتریکی در برابر افزایش و کاهش ولتاژ و یا دوفاز شدن مورد استفاده قرار می گیرد. (علت استفاده از محافظ کنتاکتور، احتمال آسیب دیدن بوبین کنتاکتور به دلیل نوسانات برق می باشد.) مدار محافظ بسته شده با کنتاکتور و محافظ کنتاکتور در تابلو برق ورودی ساختمان نصب می شود و از تجهیزات الکتریکی بطور کامل محافظت می کند و دیگر نیازی به استفاده از انواع محافظ های الکترونیک مانند محافظ یخچال،تلویزیون و ... نیست.

محافظ کنتاکتور شیوا امواج

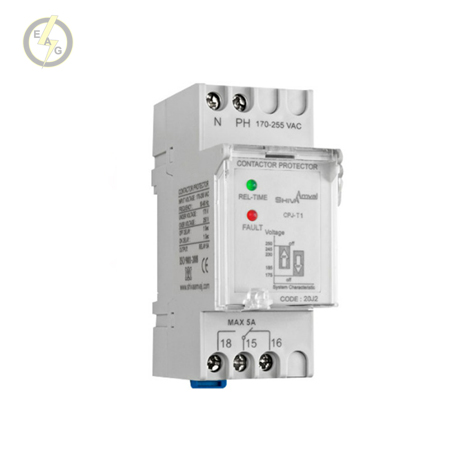

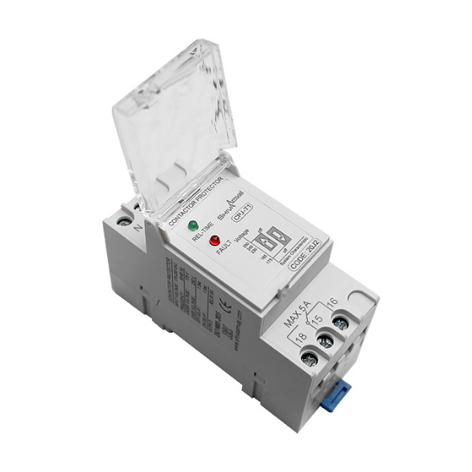

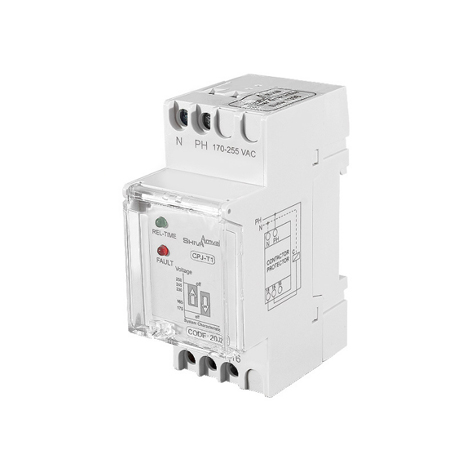

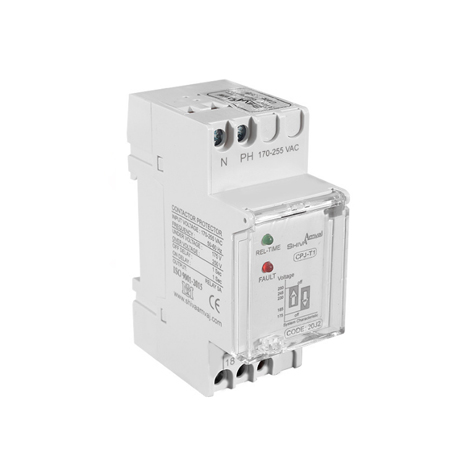

محافظ کنتاکتور (کنترل فاز تک فاز ) شیوا امواج به منظور حفاظت کنتاکتورهای با بوبین 220 ولت در برابر افزایش و کاهش ولتاژ و دو فازشدن مورد استفاده قرار میگیرد. محافظ کنتاکتور شیوا امواج سری N در دو مدل CPJN-T1  (تاخیر 1 ثانیه) و CPJN-T180 (تاخیر 180 ثانیه) تولید می شود.

نحوه عملکرد محافظ کنتاکتور شیوا امواج سری N
بعد از وصل برق محافظ کنتاکتور ، نشانگر سبز رنگ(REL/TIME)  در مدل CPJN-T1 به مدت 1 ثانیه و در مدل CPJN-T180  به مدت 180 چشمک زن شده، سپس به طور دائم روشن و کنتاکتور وصل می شود.
حال اگر اختلالاتی از قبیل دو فاز شدن شبکه، کاهش یا افزایش بیش از حد ولتاژ (ولتاژ بوبین کنتاکتور از ۱۷۵ولت کمتر یا از ۲۵۰ ولت بیشتر باشد) بلافاصله محافظ کنتاکتور فرمان قطع خواهد می دهد و نشانگر قرمز(FAULT) روشن می شود و تا نرمال شدن شبکه در این حالت باقی   می ماند .
