در دنیای امروز با توجه به نیازهایی که در حوزه‌های مختلف صنعت احساس می‌شود، تکنسین‌های فنی از قطعه‌ای به عنوان کلید اتوماتیک استفاده می‌کنند و هدف از این کار حفاظت از قطعات و مدارهای برقی و صنعتی در برابر بار اضافی و اتصال کوتاه می‌باشد. کلیدهای اتوماتیک کامپکت نیز به دو نوع کلیدهای اتوماتیک کامپکت غیرقابل تنظیم (فیکس) و کلیدهای اتوماتیک قابل تنظیم (قابل تنظیم حرارتی – غیرقابل تنظیم مغناطیسی) دسته‌بندی می‌شوند. تفاوت اصلی میان این دو کلید اتوماتیک فیکس و قابل تنظیم در توانایی تنظیم رنج جریان قابل محافظت می‌باشد، که در نوع کلیدهای اتوماتیک قابل تنظیم با پیچ تنظیمی که بر روی خود دستگاه تعبیه شده است می‌توان این کار را انجام داد. این نوع کلیدها امکان نصب روی موتور جهت اتوماتیک کردن قطع و وصل کلید از راه دور را دارا می‌باشند. همچنین این نوع کلیدها همراه تجهیزاتی مانند رله شنت، کنتاکت کمکی و… نیز استفاده می‌شوند.

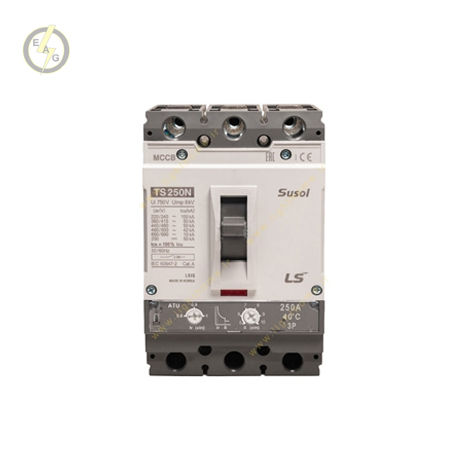

سری سوسل از سری کلیدهای اتوماتیک کمپانی LS می‌باشد که در دو حالت ثابت (غیرقابل تنظیم) و غیر ثابت (قابل تنظیم حرارتی) تولید شده است. این محصول در فریم های متعدد و با ابعاد مختلف تولید و روانه‌ی بازار شده است که بسته به جریان هر کلید، فریم، متغییر می‌باشد. در نوع قابل تنظیم حرارتی در سه حالت می‌توان جریان ترمال Ir (مربوط به حفاطت در زمان بلند مدت) را بسته به فریم جریان تنظیم کرد و محدوده‌ی تریپ را برای جریان بلند مدت محدودتر کرد. در نوع تولید شده‌ی قابل تنظیم این محصول، بر خلاف نوع ثابت در قسمت پائین کلید پیچ تنظیم برای حالت ترمال (حرارتی) تعبیه شده است.

شرکت LS «ال اس»، یکی از زیر مجموعه‌های شرکت LG  بوده که در سال 2005 به طور رسمی از این شرکت جدا شده است. محصولات این شرکت دارای کیفیت و ارائه‌ی خدمات فروش و پس از فروش می‌باشد. این تجهیزات صنعتی با کیفیتی عالی، سهم بالایی در صنعت برق کشور را به خود اختصاص داده است.

ساختار کلید مینیاتوری:

بدنه: بدنه قسمتی است که تمام اجزای داخلی کلید مینیاتوری را در خود نگه می‌دارد و در مقابل گرد و خاک محافظت می‌کند. مواد تشکیل دهنده‌ی بدنه معمولاً عایق‌هایی مانند پلاستیک و سرامیک می‌باشد.

اتصالات: MCB دارایدو نوع اتصال ثابت و متحرک می‌باشد.
اهم: MCB به وسیله‌ی اهرم روشن و خاموش می‌شود.
ضامن مکانیکی:برای نگهداری اتصال‌ها زیر کشش، فنر در حالت روشن بودن کلید در MCB قرار داده شده است.
بی‌متال:بی‌متال با سنجش جریان طولانی مدتی که بیشتر از جریان نامی بوده، حفاظت اضافه‌ی بار را انجام داده و در برابر بار اضافی جریان را قطع می‌کند.
مگنت:مگنت‌ها با آزاد کردن ضامن مکانیکی باعث حفاظت در لحظه در مقابل اتصال کوتاه شده، هنگامی‌که جریان گذرا از سیم‌پیچ از یک مقدار خاص (معمولاً بیش از هشت برابر جریان نامی) بیشتر شود، مگنت فعال می‌شود اما مگنت در حالت اضافه بار فعال نمی‌شود.
جرقه‌گیر: برای خاموش کردن جرقه استفاده می‌شود.

وظیفه‌ی کلید مینیاتوری چیست؟

این دسته از کلیدها چهار وظیفه‌ی مهم را بر عهده دارند:

کلید‌زنی:کلید‌های مینیاتوری به صورت دستی روشن و خاموش می‌شوند. این عملکرد در زمان تعمیر و نگهداری تاسیسات برقی بسیار کاربرد دارد و ضامن طوری در داخل کلید قرار گرفته که به طور خودکار به محض روشن شدن کلید ON اتصال ثابت را نگه می‌دارد. زمانی‌که کلید خاموش می‌شود (فشار وارده بر روی دکمه که به وسیله‌ی انگشت وارد می‌شود) ضامن را آزاد کرده و اتصالات را باز می‌کند.
حفاظت اضافه جریان:هنگامی‌که یک بخش از تجهیزات دچار اضافه بار می‌شود یا به عبارتی جریان بیشتری را از منبع می‌کشد، بی‌متال گرم شده و خم می‌شود و ضامن را آزاد می‌کند. در نتیجه اتصالات باز شده و تجهیزات از کار می‌افتند.
حفاظت اتصال کوتاه:در هنگام اتصال کوتاه، افزایش ناگهانی جریان یک نیروی محرکه‌ی قدرتمند برای آزاد کردن ضامن تولید می‌کند و اتصالات آزاد می‌شوند.
جرقه‌گیر:هنگام باز بودن اتصالات تحت‌بار، جرقه بین اتصالات ثابت و متحرک ایجاد شده و اتصالات به نحوی ساخته شده‌اند تا جرقه‌ی شکل گرفته به سمت جرقه‌گیر رفته و در نهایت وظیفه‌ی جرقه‌گیرها کاهش طول جرقه، شکستن و خاموش کردن آن است.
نحوه عملکرد کلید مینیاتوری:

در حالت اضافه بار یعنی زمانی‌که جریان بیشتر از جریان نامی از MCB عبور کند، در هنگام عبور جریان، بی‌متال گرم و خم می‌شود و ضامن مکانیکی را آزاد می‌کند. مدت زمان خم شدن بی‌متال به مقدار جریانی که از آن عبور می‌کند بستگی دارد. هر چه جریان بیشتر شود، انحراف بی‌متال سریع‌تر انجام می‌شود. در حالت اتصال کوتاه، جریان گذرا از مگنت پیستون را به سمت ضامن حرکت می‌دهد، در نتیجه ضامن به صورت آنی آزاد شده و بلافاصله اتصالات را آزاد می‌کند.
