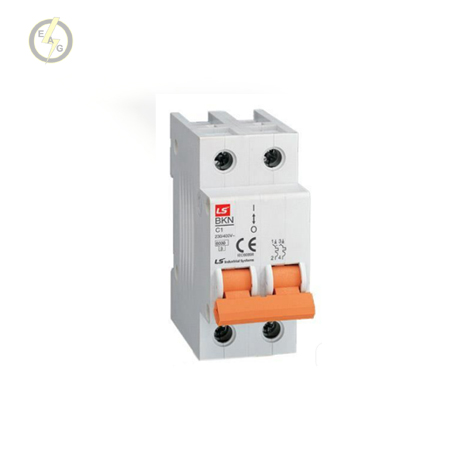

کلید فیوز مینیاتوری دو پل 16 آمپر LS - مدل BKN 1P+N C16A

فیوز مینیاتوری 2 پل 10 آمپر LS

کلید مینیاتوری دو پل 16 آمپر LS از نوع تیپ C است. کلید مینیاتوری تیپ C کند کار است و اگر جریان لحظه ای برای زمان قابل توجهی بین 5 تا 10 برابر جریان نامی ( یا هنگام اتصال کوتاه ) باشد مدار توسط کلید قطع می شود تا سایر اجزای مدار دچار آسیب نشوند. این فیوز ها برای راه اندازی موتور هایی که توان کم داشته و جریان راه اندازی بالایی ندارند مورد استفاده قرار می گیرند مانند موتور پمپ های آب خانگی یا کولر های گازی بنابراین به کلید مینیاتوری تیپ موتوری نیز معروف هستند.

کلید مینیاتوری 2 پل 16 آمپر ال اس تیپ موتوری قابل استفاده در مسیر مدارات با دو فاز می باشد و قدرت تحمل جریان 16 آمپر را دارد. فیوز مینیاتوری LS 2 پل 16 آمپر به نحوی طراحی شده است که در صورت بروز اشکال در مدار، مدار را به صورت اتوماتیک قطع می کند و تجهیزات الکتریکی خانگی و صنعتی را در برابر اتصال کوتاه و اضافه بار ( عبور جریان غیر مجاز ) محافظت می کند و از این کلید در تابلو های برق ورودی منازل و دیگر تابلو برق ها استفاده می کنند. همچنین می توان بلافاصله پس از قطع شدن کلید با برگرداندن کلید به حالت روشن دوباره از آن استفاده کرد.

کلید مینیاتوری LS دارای دو عملکرد برای محافظت از مدار الکتریکی می باشد : عملکرد بیمتالی برای حفاظت اضافه بار و عملکرد مغناطیسی جهت حفاظت از اتصال کوتاه. به عبارت دیگر تشخیص جریان اضافه به عهده یک فلز( بیمتال) می باشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع می کند. همچنین جریان اتصال کوتاه به وسیله سیم پیچ که دارای تعداد دور کم و قطر زیاد می باشد به صورت مغناطیسی تشخیص داده شده و کلید مینیاتوری عمل می کند. فیوز مینیاتوری از نظر کاربرد به تیپ هایB روشنایی، C موتوری،D ترانسفورماتوری ، K قدرت ، Z بسیار حساس تقسیم بندی می گردد.

نتیجه گیری

کلید مینیاتوری دو پل ال اس ۱۶ آمپر مانند همین رنج اما تک پل و ۳ پل و یا حتی 4 پل در جدول خود جزو پرمصرف ترین و پر کاربردترین کلید مینیاتوری های دو پل هستند. این کلید مینیاتوری غیر از پروژه های صنعتی در پروژه های مسکونی و یا تجاری نیز مورد کاربرد دارند

 به عنوان مثال بسیار دیده شده برای حفاظت و قطع و وصل از مدارهای روشنایی در منازل مسکونی و واحد های تجاری از کلید مینیاتوری دو پل LS BKN C16 بسیار استفاده شده است. البته که این به این معنی نیست که در مدارهای صنعتی کاربرد ندارد بلکه مسئله این است که این رنج کلید مینیاتوری دو پل در همه جا کارایی و کاربرد بالایی دارد.
