بی متال برای کنتاکتور 9 الی 40 آمپر LS تنظیم جریان 9 تا 13 مدل MT-32/3H - 9~13

بیمتال LS MT-32/3H 9-13A
MT-32/3H - 9~13A

از مهمترین لوازم تولید شده در شرکت بزرگ ال اس لوازم مرتبط با حفاظت از قطعات دیگر بالاخص الکتروموتور ها است که اگر این حفاظت از جریان بالاتر از حد مجاز بصورت کارکرد حرارتی باشد میتوان این قطعه را بی متال نامید که شما تقریبا در تمام تابلوها و پنل های مختلف در صنایع متفاوت آن را خواهید دید. بیمتال ها عموما توسط شاخک هایی که دارند به زیر کنتاکتور ها متصل میشوند و توسط ترمینال زیرین خود به الکتروموتور با واسطه وایر متصل میشوند.

در اینجا ما میخواهیم به بیمتال LS MT-32/3H 9-13A بیشتر بپردازیم . اول کد قطعه ما نام برند و شرکت تولید کننده وجود دارد و بعد از آن کد شناسایی که MT32 به این معنی است که بیمتال ما به کنتاکتور های ال اس متاسول از 9 الی ۳۲ آمپر بخوبی متصل میشود و عبارت آخر رنج تنظیمی جریان بیمتال است که در بیمتال ما از 9 آمپر تا 13 آمپر قابل تنظیم میباشد.

مزیت

رنگ سفید و زیبا و ست شدن بسیار حرفه ایی با کنتاکتور های ال اس
قیمت مناسب بی متال LS تیپ 13 آمپر به نسبت کیفیت بالایی که دارد
در دسترس بودن محصولات LS در کشور ما ایران

معایب

در مقیاس بیمتال های اروپایی شاید مقداری عملکرد ضعیف تری داشته باشند

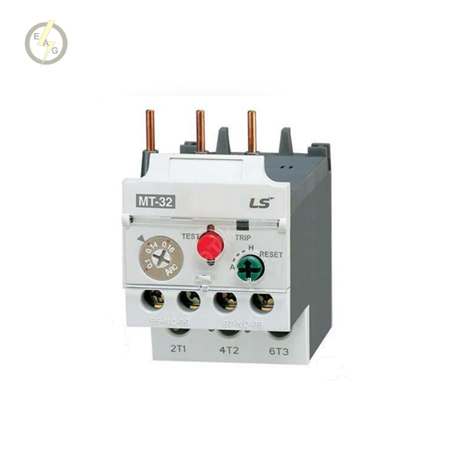

شکل ظاهری بی متال LS MT-32/3H 9-13A
مشخصات بی متال LS MT-32/3H 9-13A  شباهت بسیار زیادی نسبت به بی متال های دیگر این شرکت دارد از خود بیمتال تا جعبه آن که همگی شبیه هم میباشند. ورودی و خروجی این بیمتال LS بصورت شاخک و ترمینال است به این صورت که ورودی آن شاخک هایی است که قابل تنظیم نیز میباشند و داخل ترمینال های کنتاکتور قرار میگیرند.

خروجی بی متال LS بصورت ترمینال است که کابل موتور به آن متصل میشود. در زیر ترمینال های خروجی پیچ هایی تعبیه شده که بیمتال را میشود با آنها اوراق کرد و روی بیمتال LS تیپ 13 آمپر ترمینال های فرمان قرار گرفته که این ترمینال ها هم تابع یک قانون جهانی هستند به این صورت که کنتاکت نرمال بسته با شماره های 95 و96 و کنتاکت نرمال باز با شماره های 97 و 98 نشان داده شده اند و در سمت راست پیچ سبز رنگ دکمه ریست است و کنار آن دکمه قرمز رنگ دکمه تست و کنار آن مهمترین قسمت امکانات دستی که همان پیچ تنظیم جریان است قرار گرفته است.

اگر قائل به این موضوع باشیم که بیمتال ها وظیفه حفاظت از الکتروموتور ها را بر عهده دارند باید الکتروموتور و رنج آن را که میتوان با بیمتال LS MT 32/3H 9-13A حفاظت کرد را در بیاوریم اگر الکتروموتور ما بصورت تک ضرب راه اندازی شده باشد.

بی متال ال اس تیپ 13 آمپر توانایی راه اندازی و حفاظت از الکتروموتوررنج های4kw  و 5.5kw را دارا میباشد والکتروموتور اگر بصورت ۲ ضرب راه اندازی شود بیمتال ما میتواند حفاظت از رنج 10KW را برعهده بگیرد. کنتاکت نرمال بسته یعنی 95 و96 برای قطع جریان برق در موقع بالا رفتن بیش از حد جریان استفاده میشود و کنتاکت نرمال باز یعنی 97 و 98 برای آلارم و یا مدار پی ال سی استفاده میشود. تیغه های کنترل در بیمتال ما که از ۲ تیغه باز و بسته تشکیل شده وظایف کنترل و فرمان را بر عهده دارند ، تیغه بسته سر راه بوبین کنتاکتور راه انداز الکتروموتور قرار میگیرد و تیغه باز برای آلارم دادن مورد استفاده قرار میگیرد.
