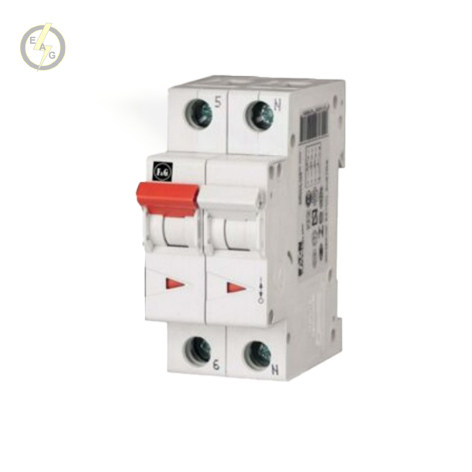

کلید مینیاتوری 6 آمپر دو پل DC اف . اند . جی

کلید مینیاتوری 6 آمپر دو پل DC  اف . اند . جی

لزوم استفاده از کلید های مینیاتوری

 استفاده از وسایل حفاظتی در یک مدار جهت جلوگیری از خطراتی نظیر آتش سوزی اضافه بار و اتصال کوتاه ناشی از خطای اتفاق افتاده در سیستم الزامی است. استفاده از این وسایل زمانی می تواند مفید واقع گردد که بر اساس اصول فنی و با طراحی لازم در نظر گرفته شده باشد در غیر این صورت نه تنها مفید واقع نمی گردد بلکه می تواند اشکالات متعددی را نیز به وجود آورد.

 یکی از این وسایل که به واسطه خصوصیات منحصر به فردی همچون قابل استفاده بودند بعد از هر بار قطع، قطع همزمان سه فاز و غیره امروزه مورد استفاده زیادی دارد کلیدهای قطع خودکار یا مینیاتوری میباشد. وظیفه این وسیله قطع مطار در زمان اتصال کوتاه یا اضافه بار می باشد. در غیر این صورت علاوه بر آسیب دیدن وسایل و تجهیزات الکتریکی و سیم کشی ها امکان خطراتی همچون آتش سوزی وجود دارد.

 این کلیدها معمولاً در دو نوعAC و DC تولید می گردد.

 کلید های مینیاتوری AC شرکت اف اند جی،  از رنج 0/16 آمپر تا 125 آمپر در انواع تک فاز، تک فاز با نول ، دو پل ،  سه پل،  سه فاز با نول و چهار پل  در سه نوع روشنایی B  موتوری C و موتوری سخت D  تولید می گردد.

کلید های مینیاتوری  DC ساخته شرکت اف اند جی :

آنها که از رنج یک آمپر تا ۵۰ آمپر در انواع تک پل و دو پل تولید می‌شوند قادرند تا ولتاژهای ۲۵۰ ولت DC را برای هر پل تحمل کنند.

ساختار این کلید ها طوری طراحی شده تا ضمن قطع جریان با دارا بودن  میدان مغناطیسی مناسب  از ایجاد جرقه و آسیب دیدن کنتاکت ها جلوگیری می نماید.  نوع DC علاوه بر داشتن مگنت دارای رله مگنتیک مخصوص جهت کار در جریان DC  بوده بنابراین می توان از کلیدهای  DCدر مدار AC استفاده نمود  ولی استفاده از کلیدهای AC  در مدار DC  تحت هیچ شرایطی مجاز نمی باشد. استفاده از کلید AC در مدار DCمی تواند خطراتی همچون عدم قطعیت در زمان اتصال کوتاه که ناشی از جوش خوردن کنتاکت و در نتیجه اتصال نامناسب کنتاکت ثابت و متحرک و ایجاد حرارت می نماید .  علاوه بر درایر فوق به علت عدم محدود شوندگی جریان های اتصال کوتاه در کلیدAC استفاده شده در مدارDC ،  عمر دستگاه ها،  تجهیزات  و سیم کشی ها کوتاه تر می شود .
