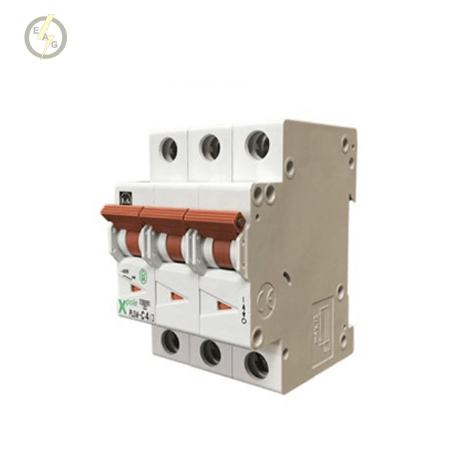

کلید مینیاتوری 32 آمپر سه پل ( سه فاز ) AC اف . اند . جی

 کلید مینیاتوری 32 آمپر  سه پل ( سه فاز ) AC  اف . اند . جی

لزوم استفاده از کلید های مینیاتوری

 استفاده از وسایل حفاظتی در یک مدار جهت جلوگیری از خطراتی نظیر آتش سوزی اضافه بار و اتصال کوتاه ناشی از خطای اتفاق افتاده در سیستم الزامی است. استفاده از این وسایل زمانی می تواند مفید واقع گردد که بر اساس اصول فنی و با طراحی لازم در نظر گرفته شده باشد در غیر این صورت نه تنها مفید واقع نمی گردد بلکه می تواند اشکالات متعددی را نیز به وجود آورد.

 یکی از این وسایل که به واسطه خصوصیات منحصر به فردی همچون قابل استفاده بودند بعد از هر بار قطع، قطع همزمان سه فاز و غیره امروزه مورد استفاده زیادی دارد کلیدهای قطع خودکار یا مینیاتوری میباشد. وظیفه این وسیله قطع مطار در زمان اتصال کوتاه یا اضافه بار می باشد. در غیر این صورت علاوه بر آسیب دیدن وسایل و تجهیزات الکتریکی و سیم کشی ها امکان خطراتی همچون آتش سوزی وجود دارد.

 این کلیدها معمولاً در دو نوعAC و DC تولید می گردد.

کلید مینیاتوری و استانداردها

 استاندارد های متفاوتی در مورد کلیدهای مینیاتوری تدوین شده که معمولاً ;کارخانه‌ای ،  منطقه ای یا جهانی میباشد.

در حال حاضر دو استاندارد جهانی IEC/EN 60898 و IEC/EN 60947-2در کارخانه های معتبر و سازنده کلیدهای مینیاتوری مورد استفاده قرار می گیرد.  در کشور ما هم برای کلیدهای مینیاتوری استاندارد ملی به شماره ۲۶۱۱ تدوین شده که منطبق بر استاندارد IEC/EN 608 98می باشد،  شایان ذکر است شرکت اف اند جی ایران اولین دارنده استاندارد ملی در زمینه تولید کلید های مینیاتوری در ایران می باشد.

 کلید های مینیاتوری AC  ساخت شرکت اف اند جی:

این نوع  کلید ها که کاربرد مسکونی ، تجاری و صنعتی دارد  در مدارهای با ولتاژ ۲۳۰ تا ۴۰۰ ولت مورد استفاده قرار می گیرند. نوع AC نیز خود به سه نوع ذیل تقسیم می شود که در استفاده از آن باید این تقسیم بندی رعایت گردد .

1.نوع  B  ( روشنایی ، تندکار ) : در مسیر وسایل مقاومتی نظیر لامپ  فیلامنتی قرار میگیرد.

2. نوع C ( موتوری ، کندکار ): در مسیر وسایل موتور دار شبیه به کولرها و پمپ ها نصب می گردد.

3.نوع  D(موتوری سخت ) : در مسیر وسایل موتوری با جریان راه اندازی بالاتر از ۱۰ برابر جریان نامی نصب می گردد.

 کلید های مینیاتوری AC شرکت اف اند جی،  از رنج 0/16 آمپر تا 125 آمپر در انواع تک فاز، تک فاز با نول ، دو پل ،  سه پل،  سه فاز با نول و چهار پل  در سه نوع روشنایی B  موتوری C و موتوری سخت D  تولید می گردد.
