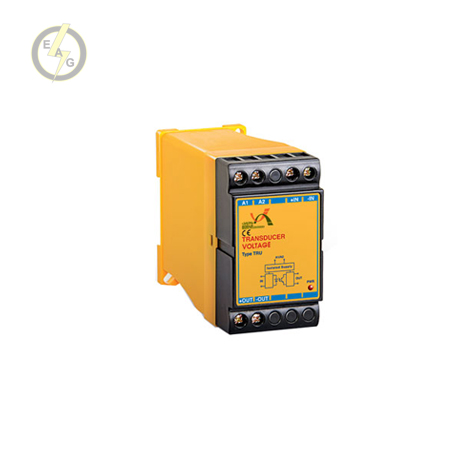

ترانسدیوسر ولتاژی ( با تغذیه AS ) برنا الکترونیک مدل TRU

ترانسدیوسر

ترانسدیوسر نوعی ترانس است که به عنوان یکی از تجهیزات اصلی و پرکاربرد در سیستم های اتوماسیون برق صنعتی مورد استفاده قرار میگیرد. به وسیله ترانسدیوسر می توان از پارامترهای شبکه برق نمونه برداری و به سیگنال های کنترلی تبدیل کرد. و در ورودی دستگاه های اندازه گیری از آنها استفاده نمود.

انواع ترانسدیوسر ها عبارت اند از:

ترانسدیوسر ولتاژ

ترانسدیوسر جریان

ترانسدیوسر فرکانس

ترانسدیوسر توان اکتیو و راکتیو

ترانسدیوسر مقاومت

ترانسدیوسر دما

ترانسدیوسر ولتاژ TRU برنا الکترونیک

ترانسدیوسر ولتاژ  TRU برنا الکترونیک جهت تبدیل سیگنال های ولتاژی AC یا DC به سیگنال های کنترلی ( 0 تا 20 میلی آمپر، 4 تا 20 میلی آمپر، 0 تا 10 ولت) مستقیم مورد استفاده قرار میگیرد. از ویژگی های ترانسدیوسر ولتاژ برنا الکترونیک می توان به حذف نویز در سیگنال های انتقالی ،حذف اثر افت خط در انتقال سیگنال ها، انتقال سیگنال های تبدیل شده تا مسافت 2000 متر، ایزولاسیون اپتیک بین ورودی و خروجی تا 2000 ولت AC اشاره کرد. انحراف خروجی نسبت به سیگنال های ورودی ترانسدیوسر ولتاژ برنا الکترونیک حداکثر 0.5% می باشد. این محصول دارای یک LED جهت اعلام ولتاژ تغذیه PWR است. با استفاده از ترانسدیوسر ها تابلوهای کنترل از امنیت بیشتر و آسیب پذیری کمتری برخوردار است.

نحوه نصب ترانسدیوسر ولتاژ برنا الکترونیک

به منظور توانایی عملکرد با سیگنال‌های متغیر ورودی در مقادیر مختلف، این دستگاه نیاز به تغذیه کمکی ۲۲۰ ولت یا ۱۱۰ ولت دارد. نحوه نصب ترانسدیوسر جریان برنا الکترونیک به این صورت است که ولتاژ تغذیه را به ترمینال های A1 و A2 متصل می کنیم. در این حالت سیگنال PWR روشن می شود و دستگاه آماده کار می باشد.

نمونه سیگنال‌های ورودی را به ترمینال IN+ و IN- و سیگنال‌های خروجی را به ترمینال‌های OUT+ و OUT- متصل می کنیم. با توجه به مقدار سیگنال ورودی و مدل دستگاه، بلافاصله سیگنال خروجی به مقدار مناسب با ورودی می‌رسد.

نکته : به منظور استفاده از ترانسدیوسر ولتاژ برنا الکترونیک در محل‌های ویژه (Hazardous Area) و رعایت ایمنی، با استفاده از ترانسفورماتور و ایزولاتور نوری، سه بخش ورودی، خروجی و تغذیه کمکی تا  2000  ولت متناوب از هم ایزوله باشند.
