آندر کارنت ( با تغذیه AC یا DC ) برنا الکترونیک مدل UCM

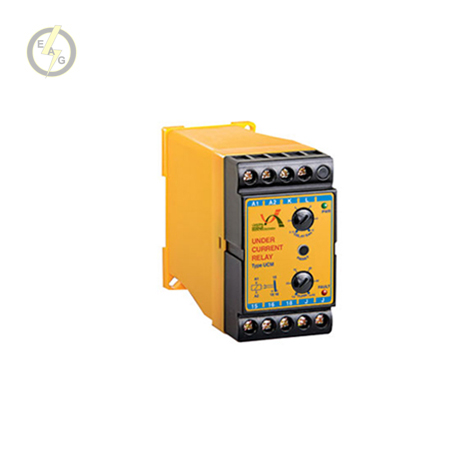

رله آندر کارنت برنا الکترونیک

رله آندر کارنت برنا الکترونیک یکی از انواع پرکاربرد رله های حفاظتی می باشد که با تشخیص به موقع کاهش جریان، فرمان قطع مدار را صادر     می کند. این رله قابل استفاده در مدارهای تک فاز یا DC نیز می باشد.

رله آندر کارنت برنا الکترونیک دارای دو سیگنال نمایشگر ولتاژ ورودی PWR و حالت خطا FAULT است و محدوده جریان قابل تنظیم آن از %۵ تا  %۱۰۰ حد جریان می باشد.

نحوه عملکرد رله آندر کارنت برنا الکترونیک

هنگامی که ولتاژ تغذیه به ترمینال‌های A1 وA2  و جریان نمونه ورودی به ترمینال های K وL  وصل شده باشند و جریان در حد مجاز باشد، رله داخلی دستگاه وصل خواهد بود ( اتصال داخلی ترمینال ۱۵ به۱۸ برقرار است) سیگنال PWR روشن و سیگنال FAULT  خاموش خواهد بود.

در صورتی که جریان نمونه ورودی از حد تنظیم شده توسط دسته.CURR کمتر باشد، دستگاه زمانسنجی را آغاز می کند و پس از اتمام زمان تنظیم شده توسط دسته DELAY سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌گردد ( اتصال داخلی ترمینال ۱۵ به ۱۶ وصل می‌گردد).

در صورتیکه در طی زمان تنظیمی فوق، جریان نمونه ورودی تا حد مجاز افزایش یابد، رله بدون تغییر باقی می ماند.

پس از روشن شدن سیگنال خطا، در صورتیکه جریان نمونه ورودی تا حد مجاز افزایش یابد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل می‌شود ( اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌گردد).

در صورتی که ترمینال های J از هم باز باشند، پس از هر بار خطا و برطرف شدن آن دستگاه بصورت اتوماتیک راه اندازی می‌شود.

در صورتیکه ترمینال های J به هم وصل شوند، پس از هر بار خطا و برطرف شدن آن دستگاه باید توسط شستی RESET راه اندازی مجدد شود.

نحوه نصب و راه اندازی رله آندر کارنت برنا الکترونیک

ولتاژ تغذیه به ترمینال‌های A1 و A2  وصل شود.

جریان نمونه ورودی باید به ترمینال های Kو L رله کاهش جریان وصل شوند.

ترمینال‌های ۱۵، ۱۶و۱۸ سرهای کنتاکت رله داخلی دستگاه می باشند که بر حسب نیاز در مدار فرمان قرار می گیرند.بطور مثال برای فعال کردن یک آژیر یا قطع کردن فرمان کنتاکتور اصلی.

توسط دسته تنظیم جریان.CURR، حدی که جریان نمونه ورودی نباید از آن کمتر شود، تعیین میگردد. این مقدار از %۵ تا %۱۰۰ حد جریان قابل تنظیم است.

توسط دسته تنظیم تایمر DELAY مدت زمان تاخیر در قطع رله داخلی دستگاه تعیین میشود. این زمان از 0.15 تا 10 ثانیه قابل تنظیم است.
