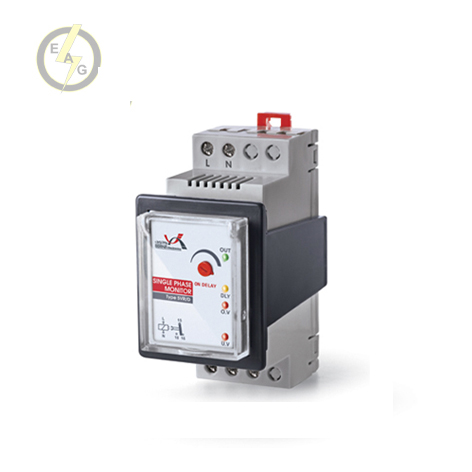

محافظ ولتاژ تک فاز برنا الکترونیک مدل SVR/D
- برند: برنا
- امتیاز : 5 از 1 رای
- کدکالا:
اصول کار:
هنگامی که ولتاژ تغذیه به ترمینالهای L و N اعمال شود و ولتاژ شبکه بین ۱۸۰ تا ۲۵۰ ولت باشد، سیگنال تأخیر (DLY) روشن می شود.
پس از گذشت زمان تأخیر تنظیم شده (توسط دسته ON DELAY)، رله عمل کرده و همزمان سیگنال تأخیر (DLY) خاموش و سیگنال خروجی (OUT) روشن می گردد (کنتاکت ۱۵ به ۱۸ وصل می شود.)
در صورتیکه ولتاژ شبکه بیشتر از ۲۵۵ ولت شود، سیگنال O.V و در صورتیکه ولتاژ شبکه کمتر از ۱۷۵ ولت شود، سیگنال U.V روشن شده، همزمان سیگنال OUT خاموش می گردد. (کنتاکت ۱۵ به ۱۶ وصل می شود) پس از بازگشت ولتاژ به حد مجاز سیگنال خطای مربوطه خاموش و سیگنال تاخیر روشن می شود. پس از سپری شدن زمان تنظیم شده مجدداً رله وصل خواهد شد.
نصب و راه اندازی:
ترمینالهای L و N به فاز و نول شبکه متصل شوند.
کنتاکت های رله نیز به صورت سری در مسیر تغذیه بار و یا بوبین کنتاکتور قرار گیرند.
بطور مثال کنتاکت هی ۱۵ و ۱۸ مانند شاسی STOP با بوبین کنتاکتور سری شوند.
| ولتاژ تغذیه | ۱۷۰ تا ۲۶۰ ولت متناوب |
| فرکانس شبکه | ۵۰ هرتز، ۵± هرتز |
| تلفات داخلی | حدود ۳ وات |
| خطای ولتاژ | کمتر از ۱۷۵ ولت یا بیشتر از ۲۵۵ ولت |
| تأخیر | قابل تنظیم از ۱ تا ۳ دقیقه توسط دسته DELAY |
| درجــه حفاظــت دســتگاه | IP20 مطابــق بــا اســتاندارد IEC60529 |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتیگراد |
| رطوبت کاری | ۱۵% تا ۸۵% |
| نوع نصب | FlushMounted و DINRail مطابق با استاندارد IEC60715 |
| رله خروجی | یک کنتاکت C/O |
| جریان کنتاکت | ۶ آمپر، ۲۲۰ ولت متناوب - ۶ آمپر، ۲۸ ولت مستقیم |
