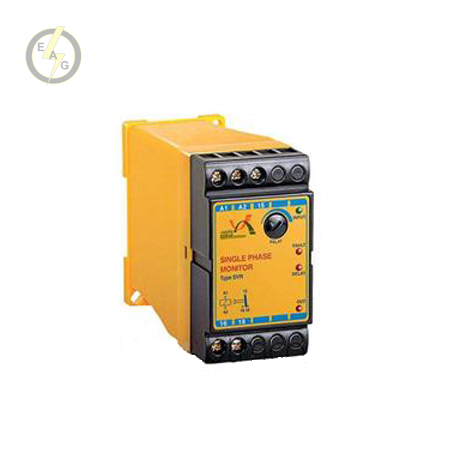

محافظ ولتاژ تک فار برنا الکترونیک مدل SVR
- برند: برنا
- امتیاز : 5 از 1 رای
- کدکالا:
محافظ ولتاژ تک فاز برنا الکترونیک
محافظ ولتاژ تک فاز برنا الکترونیک مدل SVR یا همان محافظ بوبین کنتاکتور از مصرف کننده های تک فاز در برابر افزایش و کاهش ولتاژ شبکه و فشار ناشی از قطع و وصل متوالی برق محافظت می کند. محافظ بوبین کنتاکتور برنا الکترونیک دارای پیچ تنظیم زمان تاخیر در وصل و 4 چراغ اعلام وضعیت می باشد:
INPUT : ولتاژورودی
FAULT : ولتاژ غیرمجاز
DELAY : زمان تاخیر در وصل
OUT : وصل خروجی
نحوه نصب محافظ بوبین کنتاکتور برنا الکترونیک
ترمینال های A1 و A2 را به فاز و نول شبکه متصل می کنیم. کنتاکت‌های رله نیز به صورت سری در مسیر تغذیه بار و یا بوبین کنتاکتور قرار می‌گیرند. به عنوان مثال کنتاکت‌های ۱۵ و ۱۸ مانند شاسی STOP با بوبین کنتاکتور سری می‌شوند. ولتاژ شبکه باید بین 170 تا 248 ولت باشد. با اعمال ولتاژ ورودی چراغ LED ورودی و تاخیر روشن می شوند. پس از سپری شدن زمان تاخیر تنظیم شده توسط کاربر، چراغ تاخیر خاموش می شود و چراغ خروجی ( OUT) روشن می شود. در این حالت رله در حالت وصل قرار دارد.(کنتاکت 15 به 18وصل می شود.) اگر ولتاژ شبکه بیش از ۲۴۸ ولت و یا کمتر از ۱۷۰ ولت باشد رله قطع شده (کنتاکت 15 به 16 متصل شده) و چراغ سیگنال FAULT روشن می شود. و پس از بازگشت ولتاژ به حد مجاز سیگنال خطا خاموش، و سیگنال DELAY روشن می‌شود و پس از سپری شدن زمان تنظیم شده مجددا رله وصل خواهد شد.
| مدل محافظ برق تابلویی | SVR |
| جریان نامی رله | 6A/220VAC, 6A/28VDC |
| ولتاژ تغذیه | 170-250VAC /50-60Hz |
| تاخیر در وصل | 1-3min |
| کارآیی در دما | 20°C…+50°C- |
| کارآیی در رطوبت | 15% تا 85% |
| خروجی | یک کنتاکت C/O |
| ابعاد (mm) | 108*45*80 |
| IP | 20 |
| قطع برای افزایش ولتاژ | 248V |
| قطع برای کاهش ولتاژ | 170V |
| سازندگان | برنا الکترونیک |
| گارانتی | 3 سال |
