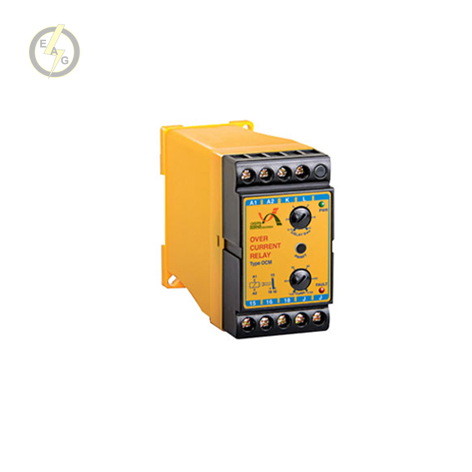

اور کارنت ( با تغذیه AC یا DC ) برنا الکترونیک مدل OCM

رله اور کارنت برنا الکترونیک

رله اور کارنت یا رله اضافه جریان برنا الکترونیک یکی از پرکاربرد ترین انواع رله های حفاظتی می باشد که با تشخیص به موقع اضافه جریان با توجه به مقدار تنظیم شده، مدار را قطع کرده و از آسیب های ناشی از آن جلوگیری می کند.

اصول کار رله اور کارنت برنا الکترونیک

هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 و جریان نمونه ورودی به ترمینال‌هایK  و L وصل شده باشد، رله داخلی دستگاه وصل خواهد بود (اتصال داخلی ترمینال ۱۵ به ۱۸ بر قرار است) سیگنال PWR روشن و سیگنال FAULT خاموش خواهد بود.

در صورتی که جریان نمونه ورودی از حد تنظیم شده توسط دستهCURR  بیشتر باشد، دستگاه زمان سنجی را آغاز می‌کند و پس از اتمام زمان تنظیم شده توسط دسته DELAY سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌گردد ( اتصال داخلی ترمینال ۱۵ به ۱۶ وصل می‌گردد).

در صورتیکه در طی مدت زمان تنظیمی فوق، جریان نمونه ورودی تا حد مجاز کاهش یابد، رله بدون تغییر باقی می ماند. پس از روشن شدن سیگنال خطا، در صورتی که جریان نمونه ورودی تا حد مجاز کاهش یابد، سیگنالFAULT خاموش شده و رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال۱۵ به ۱۸ وصل می‌گردد).

در صورتی که ترمینال‌هایJ از هم باز باشند، پس از هر بار خطا و بر طرف شدن آن دستگاه به صورت اتوماتیک راه‌اندازی می‌شود. در صورتی‌که ترمینال‌هایJ  به هم وصل شوند، پس از هر بار خطا و بر طرف شدن آن دستگاه باید توسط شستیRESET راه‌اندازی مجدد شود.

نصب و راه اندازی رله اور کارنت برنا الکترونیک

ولتاژ تغذیه به ترمینال هایA1 وA2 وصل شود. جریان نمونه ورودی باید به ترمینال‌های K و L رله جریان افزایش وصل شوند. ترمینال‌های ۱۵، ۱۶ و ۱۸ سرهای کنتاکت رله داخلی دستگاه می‌باشند که بر حسب نیاز در مدار فرمان قرار می‌گیرند.

به طور مثال برای فعال کردن یک آژیر یا قطع کردن فرمان کنتاکتور اصلی. توسط دسته تنظیم جریان CURR ، حدی که جریان نمونه ورودی نباید از آن بیشتر شود، تعیین گردد. این مقدار از 20% تا 120% حد جریان قابل تنظیم است. توسط دسته تنظیم تایمرDELAY مدت زمان تاخیر در قطع رله داخلی دستگاه تعیین می‌شود . این زمان از 0.15 تا 10 ثانیه قابل تنظیم است.
