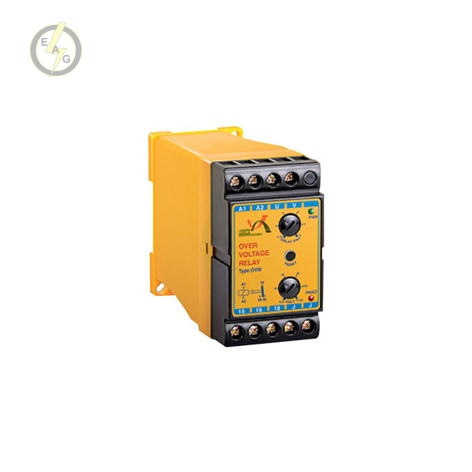

اور ولتاژ ( با تغذیه AC یا DC ) برنا الکترونیک مدل OVM

رله اور ولتاژ برنا الکترونیک

رله اور ولتاژ برنا الکترونیک یک محافظ برق تابلویی با منبع تغذیه AC یا DC جهت تشخیص اضافه ولتاژ می باشد. در واقع این دستگاه این قابلیت را دارد که هنگام افزایش ولتاژ (بیشتر از مقدار ولتاژی که بر روی رله تنظیم شده است) عمل کرده و مدارهایی که به ولتاژ حساس هستند را قطع نماید تا از بروز آسیب در تجهیزات، جلوگیری شود.

رله اور ولتاژ برنا الکترونیک از دقت عملکرد بالایی برخوردار است و قابل استفاده در مدارهای تک فاز یا DC نیز می باشد. این رله دارای دو سیگنال نمایشگر ولتاژ ورودی PWR و حالت خطا FAULT است.

محدوده قابل تنظیم رله اور ولتاژ برنا الکترونیک

محدوده ولتاژ قابل تنظیم از 20% تا 120% حد ولتاژ

زمان تاخیر در قطع رله قابل تنظیم از 0.15 تا 10 ثانیه

نحوه عملکرد رله اور ولتاژ برنا الکترونیک

هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 و ولتاژ نمونه ورودی به ترمینال‌های U وV رله اور ولتاژ برنا الکترونیک وصل شده باشند و ولتاژ در حد مجاز باشد رله داخلی دستگاه وصل خواهد بود (اتصال داخلی ترمینال ۱۵ به ۱۸ برقرار است) سیگنال PWR روشن و سیگنال FAULT خاموش خواهد بود.

در صورتیکه ولتاژ نمونه ورودی از حد تنظیم شده توسط دسته VOLT بیشتر باشد، دستگاه زمانسنجی را‌ آغاز می‌کند و پس از اتمام زمان تنظیم شده توسط دسته DELAY سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌گردد (اتصال داخلی ترمینال ۱۵به ۱۶ وصل می‌گردد).

در صورتی‌که در طی مدت زمان تنظیمی فوق، ولتاژ نمونه ورودی تا حد مجاز کاهش یابد، رله بدون تغییر باقی می‌ماند.

پس از روشن شدن سیگنال خطا، در صورتی‌که ولتاژ نمونه ورودی تا حد مجاز کاهش یابد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل می‌شود (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌گردد).

در صورتی‌که ترمینال‌های J از هم باز باشند، پس از هر بار خطا و بر طرف شدن آن دستگاه باید توسط شستی RESET راه‌اندازی مجدد شود.

نصب و راه اندازی رله اور ولتاژ برنا الکترونیک

ولتاژ تغذیه به ترمینال‌های A1 و A2 وصل شود.

ولتاژ نمونه ورودی باید به ترمینال‌های U و V رله افزایش ولتاژ وصل شوند.

ترمینال‌های ۱۵، ۱۶ و ۱۸ سرهای کنتاکت رله داخلی دستگاه می‌باشند که بر حسب نیاز در مدار فرمان قرار می گیرند.

به طور مثال برای فعال کردن یک آژیر یا قطع کردن فرمان کنتاکتور اصلی.

توسط دسته تنظیم ولتاژ VOLT، حدی که ولتاژ نمونه ورودی نباید از آن بیشتر شود، تعیین گردد. این مقدار از 20% تا 120% قابل تنظیم است.

توسط دسته تایمر DELAY مدت زمان تاخیر در قطع رله داخلی دستگاه تعیین می‌شود. این زمان از 0.15 تا 10 ثانیه قابل تنظیم است.

توجه: در صورتی‌که ولتاژ نمونه ورودی DC باشد، مثبت به U و منفی به V وصل شود.
