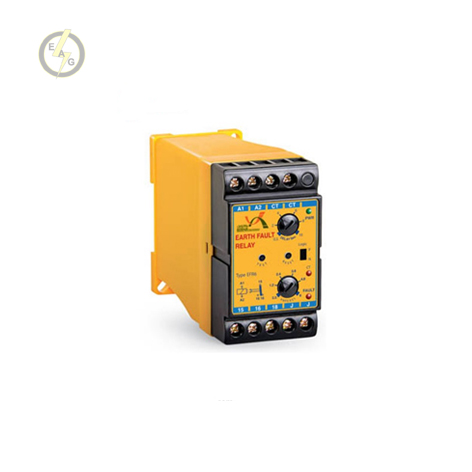

ارت فالت نوع کوربالاسی برنا الکترونیک مدل EFR

ارت فالت نوع کوربالاسی برنا الکترونیک مدل EFR

از رله ارت فالت EFR برای تشخیص خطای نشتی جریان به زمین، حذف تاثیر هارمونیک سوم، روش آشکاری سازی Balance Core، تشخیص جریان نشتی در کابل های زیر زمینی، سیم پیچ الکتروموتورها و تابلوهای برق، تنظیم محدوده جریان نشتی از ۶ - ۰/۳ و ۲۰ - ۱ آمپر، استفاده میشود.
  • برند: برنا
  • امتیاز :
    5 از 1 رای
  • کدکالا:

اصول کار:

این رله به منظور حفاظت در برابر نشتی جریان به زمین طراحی شده است.

اساسا وقتی جریان شبکه درحالت تعادل باشد برآیند جریان های عبوری از سیم های بار در هر لحظه صفر است. بــه طور مثال در شبکه تکفاز دو سیمه کل جریانی که از فاز به مصرف کننده می رسد از نول برمی گردد، همچنین در شبکه سه فاز سه سیمه یا چهارسیمه نیز چنین است و با بار متقارن یا نامتقارن به هر حال جریان رفت و برگشتی در سیم ها برابر خواهند بود. ولی هرگاه اتصال زمین پدید آید مقداری از جریان رفت به زمین متصل شده و از طریق سیم های شبکه باز نمی گردد. با توجه به اینکه کل سیم های برق مصرف کننده باید از داخل حلقه CBCT همراه دستگاه (ترانس جریان کوربالانس) عبور نمایند، این نشت جریان آشکار شده و رله فرمان قطع می دهد.

هنگامی که ولتاژ تغذیه به ترمینال های A1و A2 و خروجیCT همراه دستگاه به ترمینال های CT وصل شده باشند و جریان نشتی در حد مجاز باشد، سیگنال PWR روشن، سیگنال FAULT و CT خاموش و رله داخلی دستگاه متناسب با منطق انتخاب شده (وضعیت کلیدLogic) وصل خواهد بود.

کاربر باید با استفاده از کلید Logic دستگاه، منطق عملکرد رله خروجی را تعیین کند. بدین صورت که اگر کلید Logic در وضعیت P قرار داده شود، با رخداد خطا رله خروجی قطع می شود (ترمینال ۱۵ از ۱۸ قطع می شود-مناسب جهت مدار کنتاکتوری). ولی اگر کلید Logic در وضعیت N قرار داده شود با رخداد خطا رله خروجی وصل می شود (ترمینال ۱۵ به ۱۸ وصل می شود_مناسب جهت مدار کلید شنت دار).

در صورت قطع شدن اتصال ترانس جریان کوربالانس از دستگاه، سیگنال های CT و FAULT روی دستگاه روشن خواهند شد.

کاربر می تواند با استفاده از کلید TEST به دستگاه خطا اعمال کرده و صحت عملکرد سیگنال FAULT و رله خروجی را بررسی کند.

در صورتیکه جریان نشتی زمین از حد تنظیم شده توسط دسته AMPERES بیشتر باشد، دستگاه زمانسنجی را آغاز کرده و پس از اتمام زمان تنظیم شده توسط دسته-DE LAY سیگنال FAULT روشن و رله داخلی تغییر وضعیت می دهد.

در صورتیکه در طی زمان تنظیمی فوق، جریان نشتی زمین به حد مجاز کاهش یابد، رله بدون تغییر می ماند.

پس از اعلان خطا، در صورتیکه جریان نشتی زمین به محدوده مجاز برسد، سیگنال FAULT خاموش شده و رله داخلی دستگاه به وضعیت عادی باز می گردد.

در صورتیکه ترمینال های J به هم متصل نباشند، پس از هر بار خطا و برطرف شدن آن دستگاه به صورت اتوماتیک راه اندازی می شود.

در صورتیکه ترمینال های J به هم وصل شوند، پس از هر بار خطا و برطرف شدن آن، دستگاه باید توسط شستیRESET راه اندازی مجدد شود.

مشخصات رله خروجی:

رله خروجی: یک کنتاکت C/O

جریان کنتاکت: ۶ آمپر متناوب ۲۲۰ ولت

 ۶ آمپر مستقیم ۲۸ ولت

عمر رله:

الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل

مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل

طریقه ی نصب

ولتاژ تغذیه به ترمینالهای A1و A2 وصل شود.

سیمهای مصرف کننده باید از داخل CT همراه دستگاه عبور داده شوند.

خروجی CT را باید به ترمینالهایCT رله ارت فالت متصل نمود.

ترمینالهــای 15 ،16 و 18 ســرهای کنتاکــت رلــه داخلــی دستگاه میباشند که بر حسب نیاز به صورت سری در مدار فرمان قرار میگیرند. بطور مثال برای فعال کردن رله شنت کلید اتوماتیک یا قطع کردن فرمان کنتاکتور اصلی. wدر صورتی که از رله داخلی دستگاه برای فرمان به کنتاکتور اســتفاده میشود، کلید Logic دستگاه را در وضعیت P و در صورتی که رله دستگاه را به کلید شنتدار متصل کردهاید، کلید Logic دستگاه را در وضعیت N قرار دهید.

توسط دسته تنظیم AMPERES حدی که جریان نشتی نباید از آن بیشتر شود، تعیین میگردد.

توسط دسته تنظیمDELAY مدت زمان تأخیر در قطع رله داخلی دستگاه تعیین میشود. این زمان از 5/0 تا 10 ثانیه قابل تنظیم میباشد.

ولتاژتغذیه ۲۲۰ ولت متناوب ۱۵±%
فرکانس شبکه ۵۰ هرتز ۵± هرتز
تلفات داخلی حدود ۳ وات
حد جریان نشتی ۰/۳ تا ۶ یا ۱ تا ۲۰ آمپر قابل تنظیم توسط دسته AMPERES
تأخیر در قطع ۰/۵ تا ۱۰ ثانیه، قابل تنظیم توسط دسته DELAY
درجه حفاظت دستگاه IP20 مطابق با استاندارد 60529 IEC
دمای کاری ۲۰- تا ۶۰+ درجه سانتیگراد
رطوبت کاری ۱۵٪ تا ۸۵٪
نوع نصب Rail DIN مطابق با استاندارد 60715 IEC
کلاس عایقی II
