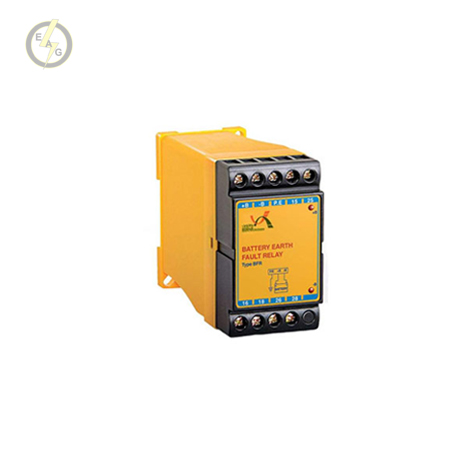

ارت فالت باتری ( 24 تا 400 ولت DC ) برنا الکترونیک مدل BFR

رله ارت فالت باتری برنا الکترونیک

رله ارت فالت باتری برنا الکترونیک یک قطعه مهم و کاربردی برای تشخیص جریان نشتی و اتصال به زمین می باشد. در واقع این محصول با تشخیص خطای اتصال مثبت باتری به زمین و تشخیص خطای اتصال منفی باتری به زمین ، فرمان قطع مدار را صادر می کند.

این محصول دارای دو رله مجزا برای خطاها و دو چراغ سیگنال جهت اعلام اتصال مثبت باتری به زمین B+و اتصال منفی باتری به زمین B- است.

نحوه نصب ارت فالت باتری برنا الکترونیک

به این صورت است که سیم مثبت باتری به ترمینال B+ و سیم منفی باتری به ترمینال B- وصل شده و سیم ارت یا بدنه به ترمینال P.E متصل شود.

ترمینال‌های ۱۵، ۱۶ و ۱۸ مربوط به خطای مثبت باتری و ترمینال‌های ۲۵، ۲۶ و ۲۸ مربوط به خطای منفی باتری، سرهای کنتاکت داخلی دستگاه می‌باشند، که بر حسب نیاز به صورت سری در مدار فرمان قرار می‌گیرند. به عنوان مثال برای فعال کردن آژیر یا قطع و وصل کردن فرمان کنتاکتور اصلی مورد استفاده قرار میگیرند.

نحوه عملکرد رله ارت فالت باتری برنا الکترونیک

نحوه عملکرد رله ارت فالت باتری برنا الکترونیک به این صورت است که هنگامی که ولتاژ تغذیه و ارت را به دستگاه متصل میکنیم، رله داخلی دستگاه وصل (اتصال داخلی ترمینال ۱۵ به ۱۸ و ۲۵ به ۲۸ بر قرار می‌باشد) و سیگنال‌های خطا خاموش خواهند بود.

در صورتی‌که مثبت باتری به زمین متصل شود، بلافاصله سیگنال خطای B+ روشن شده و رله داخلی مربوط به خطای مثبت باتری قطع می‌شود (اتصال داخلی ترمینال ۱۵ و ۱۶ وصل می‌شود).

در صورتی‌که منفی باتری به زمین متصل شود، بلافاصله سیگنال خطای B- روشن شده و رله داخلی مربوط به خطای منفی باتری قطع می‌شود (اتصال داخلی ترمینال ۲۵ به ۲۶ وصل می‌شود).

پس از روشن شدن سیگنال‌های B+ یا B- در صورتیکه اتصال زمین برطرف شود سیگنال مربوطه خاموش شده و رله به حالت اولیه بر می‌گردد.
